30 31

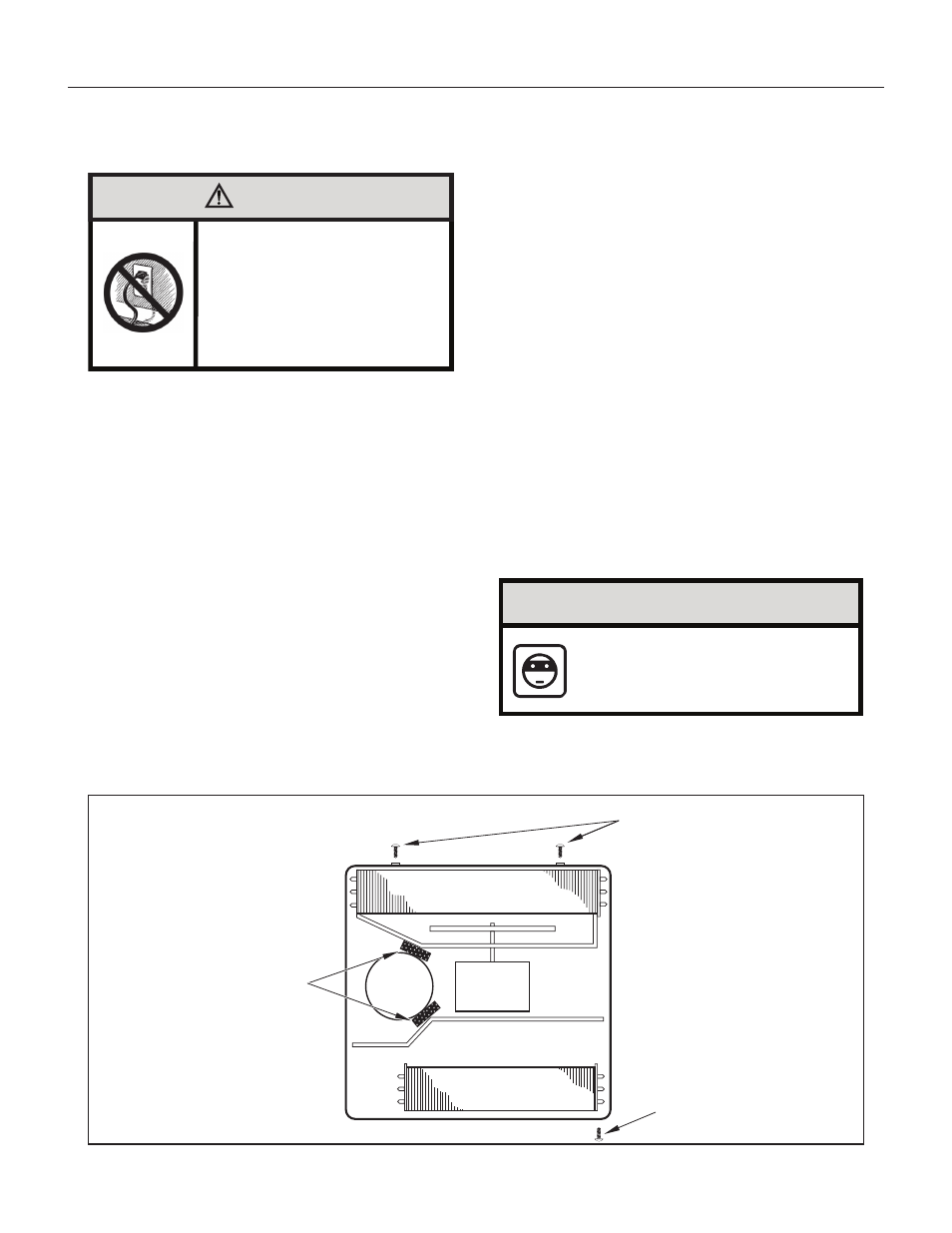

Figura 56
FRR045
BOBINA DE
EVAPORADOR
VISTA D E ARRIBA DE LA UNIDAD
QUITE Y DESHAGASE DE
LOS TORNILLOS
LADO DERECHO LADO IZQUIERDO
TRASERO
FRENTE
QUITE Y APARTE
EL TORNILLO PARA
LA REINSTALACIÓN
COMPRESSOR
MOTOR DE
ABANICO
QUITE Y DESHAGASE
DE LOS BLOQUES DE
ESPUMA
PRECAUCIÓN
Quite los bloques de empaque
Antes de operar la unidad quite
los bloques de espuma.
El no hacerlo puede resultar en
daños a la unidad, por lo cual la
garantía no se hará responsable!
PASO 5. Revise el alféizar y marco de la ventana para asegurar que
están en buenas condiciones. Repara donde sea necesario.
PASO 6. MONTAJE DE GABINETE – Levante la ventana inferior 1 /
4
″
más que de la altura del gabinete. Cuidadosamente introduzca
el gabinete en la abertura hasta que el canal del alféizar se
junte con el alfeizar de la ventana, y el ángulo de arriba se junte
con la ventana (vea Figura 58). Centre el armario dentro de la
abertura. Perfore tres (3) orificios guía de 5 /
32
″ de diámetro en el
alféizar de la ventana usando los orificios de la placa del alféizar
del gabinete como guía. Instale tres (3) tornillos largos # 12 x 2″
(Artículo 4) (vea Figura 58).
PASO 7. MONTAJE DE APOYO EXTERIOR – Refiérase a las
Figuras 57 y 58. Ensamble las ménsulas de apoyo (artículo
1) con cuatro tornillos de 10-24 de 1″ (Artículo 2) y cuatro
tuercas planas de 10-24 (Artículo 3). Ajuste las ménsulas de
apoyo con los agujeros de la ménsula y del gabinete, para
que las ménsulas inferiores estén en contacto con la pared.
UN DIVISOR DE 1″ x 4″ o 2″ x 4″ SE DEBE UTILIZAR ENTRE
LA PARED Y LAS MENSUELAS DE APOYO CUANDO SE
INSTALE EN UNA BASE DE ALUMINIO O VINILO. Taladré
agujeros de un diámetro de 5 /
32
″ con dos tornillos de 12A x2″
(Artículo 4) para fijar bien las ménsulas en la pared.
AVISO: NO DEBE DE NIVELAR el gabinete del frente hacia atrás.
Asegúrese que haya aproximadamente una inclinación de
3 /
8
″ a 1 /
2
″ slope (extendido 1 /
8
a 1 /
4
en el nivel) hacia el
exterior de la casa.
Ajuste las ménsulas de apoyo para que se forme una inclinación para
que se desahogue la condensación (refiérase a la instalación de ventana
estándar Figuras 59 a 61). Apriete los tornillos.
Método de apoyo alternativo A: Si tienes una ventana ancha que no permite
que monte la ménsula como se muestra en Figura 61, sigue las siguientes
instrucciones: Utilice los agujeros alargados y alternos en el gabinete, ajuste las
ménsulas para que resista el peso de la unidad (Figura 62). Apriete los tornillos.
Método de apoyo alternativo B: Si el espacio de la repisa de la ventana
esta estrecha, intente lo siguiente. Doble la punta de la ménsula para que
aplane. Corte la ménsula en dos partes como se muestra en la Figura 63.
Doble la pieza pequeña para que quede en una posición vertical cuando
se instale. Ajuste la colocación y apriete los tornillos.
PASO 8. Mida y corte los paneles del tablón (con un espacio de 1 /
8
″)
del masonite suministrado (artículo 8) para que quede entre el
canal del lado de la ventana y el gabinete (figura 24). Asegúrese
de incluir la profundidad del canal de la ventana.
AVISO
Por su seguridad, debe de tener un
método de prevenir que la ventana
se abra.
PASO 9. Para ensamblar los paneles del tablón, oprima las tuercas
tinnerman tipo “J” (Articulo 9) presillas de acero (Artículo 10)
(vea Figura 25 en Página 26). Asegure cada panel con dos
tornillos (Artículo 11).
Instalación de Ventanas Estándar continuado
