38 39
Figure 71
FRR055
VIS DU PANNEAU
ÉLECTRIQUE (3)
Figure 70
FRR054
PANNEAU
ÉLECTRIQUE
NOTE:
POUR ENLEVER LE PANNEAU
DE FINITION, UTILISER L’OUTIL
FOURNI (VOIR FIGURE 69) DE LA HERRAMIENTA)
Figure 72
FRR056
2,5 cm
(1 po)
90°
Figure 73
FRR057
SERRE-CÂBLE
Figure 74
FRR058
S’ASSURER QUE LE SERRE-CÂBLE EST BIEN INSÉRÉ
D’AFFLEUREMENT AVEC LE PANNEAU ÉLECTRIQUE

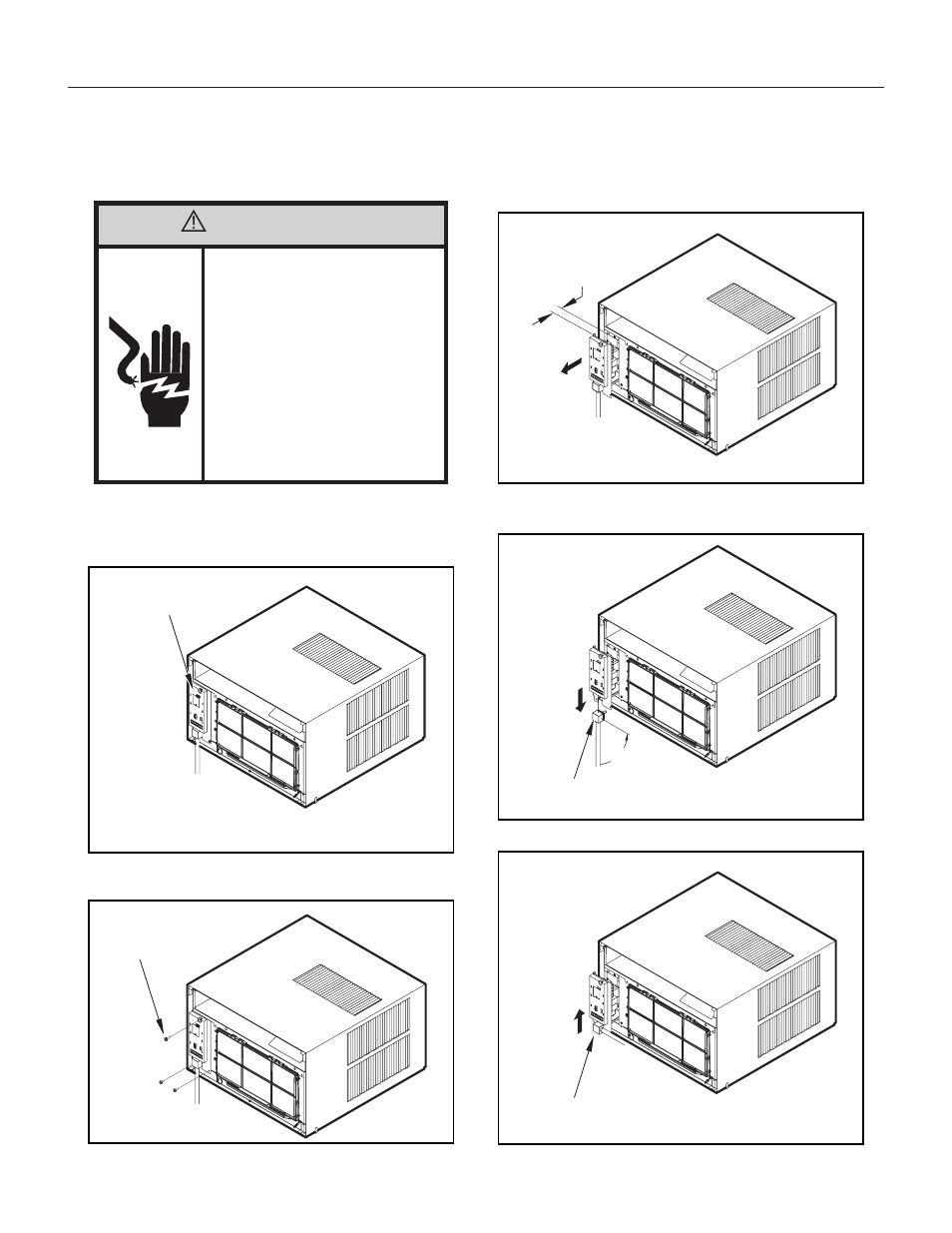

Changement d’orientation du cordon
Dans un but pratique et esthétique, la sortie du cordon d’alimentation peut
être placée à droite. Veuillez suivre la méthode ci-dessous. Choisissez
l’emplacement de la sortie du cordon vers la gauche ou vers la droite en
fonction de l’emplacement de la prise murale.
ÉTAPE 16. Tirez délicatement sur le panneau électrique en l’éloignant de
2,5 cm (1 po) seulement.
ÉTAPE 17. Tirez le serre-câble vers le bas pour le libérer, puis tournezle
de 90° vers la droite.
ÉTAPE 18. Réinsérez le serre-câble dans le panneau électrique.
Débranchez l’appareil.
AVERTISSEMENT
Risque d’électrocution
Assurez-vous que votre prise électrique
murale soit du type correspondant à la prise
du climatiseur. Si ce n’est pas le cas, faites
appel à un électricien professionnel.
N’utilisez pas d’adaptateur de prise.
N’utilisez pas de cordon de rallonge.
N’enlevez pas la broche de mise à la terre.
Branchez uniquement sur une prise pour 3
broches, reliée à la terre. Coupez l’alimentation
électrique avant une réparation ou une.
Retirez les 3 vis du panneau électrique, tel qu’illustré. Conservez ces vis
pour la réinstallation.
