78 Programmation : principes de base, gestionnaire de fichiers
3.1 Pr
incipes de base
Positions absolues et positions incrémentales
sur une pièce
Positions absolues sur une pièce
Quand les coordonnées d’une position se réfèrent au point zéro
(origine), celles-ci sont appelées coordonnées absolues. Chaque
position sur une pièce est définie clairement par ses coordonnées
absolues.

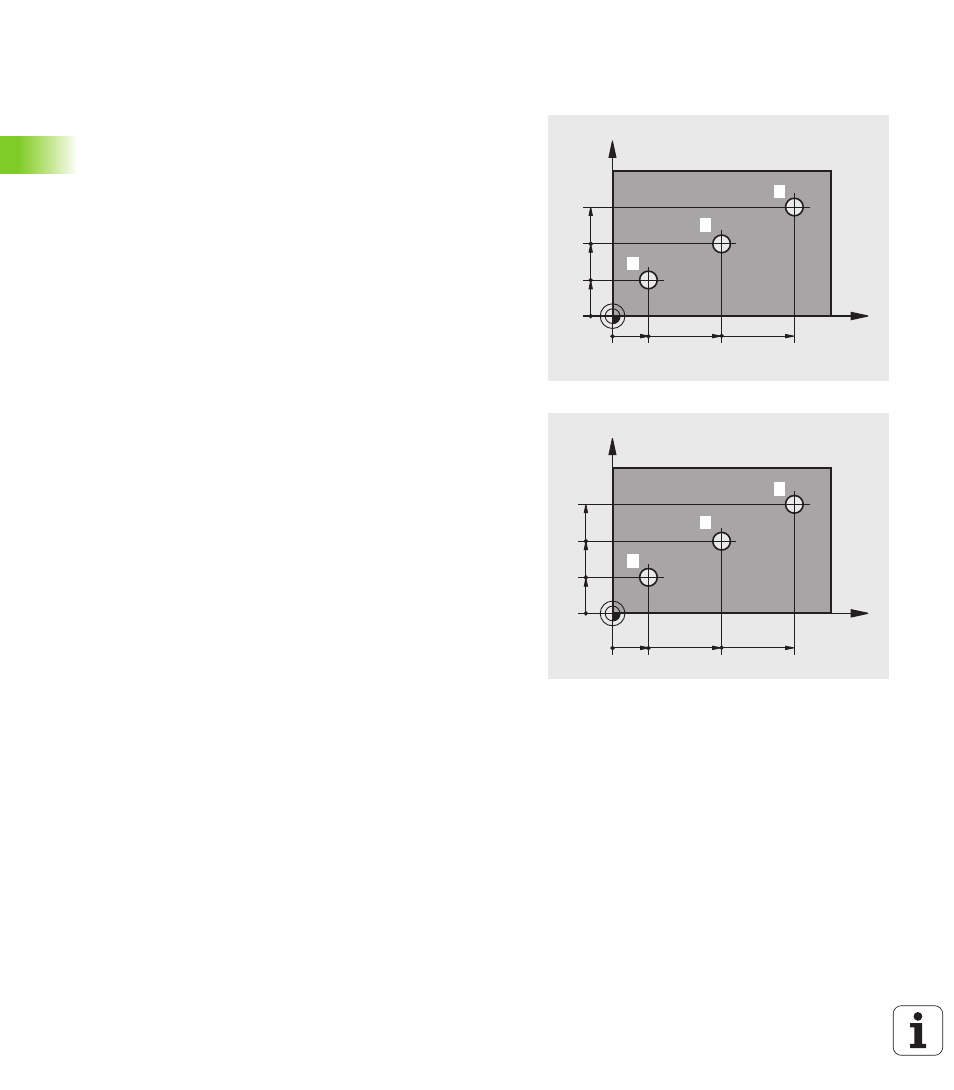

Exemple 1 : trous en coordonnées absolues :
Positions incrémentales sur la pièce
Les coordonnées incrémentales se réfèrent à la dernière position
programmée qui sert de point zéro (fictif) relatif. Lors de l’élaboration
du programme, les coordonnées incrémentales indiquent ainsi le
déplacement à effectuer entre la dernière position nominale et la
suivante. Cette cotation est également appelée cotation en chaîne.
Vous identifiez une cote incrémentale avec un „I“ devant la
désignation de l’axe.
Exemple 2 : trous en coordonnées incrémentales
Coordonnées absolues du trou 4
X = 10 mm
Y = 10 mm
X
Y
2
1
3
10 30 50
10
20
30
Trou 1 Trou 2 Trou 3
X = 10 mm X = 30 mm X = 50 mm
Y = 10 mm Y = 20 mm Y = 30 mm
X
Y
20
10
10
20 10
5
4
6
10
Trou 5 , par rapport à 4 Trou 6 , par rapport à 5
X = 20 mm X = 20 mm
Y = 10 mm Y = 10 mm
