434 Cycles d'usinage : fraisage de poches/ tenons / rainures
1
7.2 POCHE RECT
ANGULAIRE (cy
c
le 251)

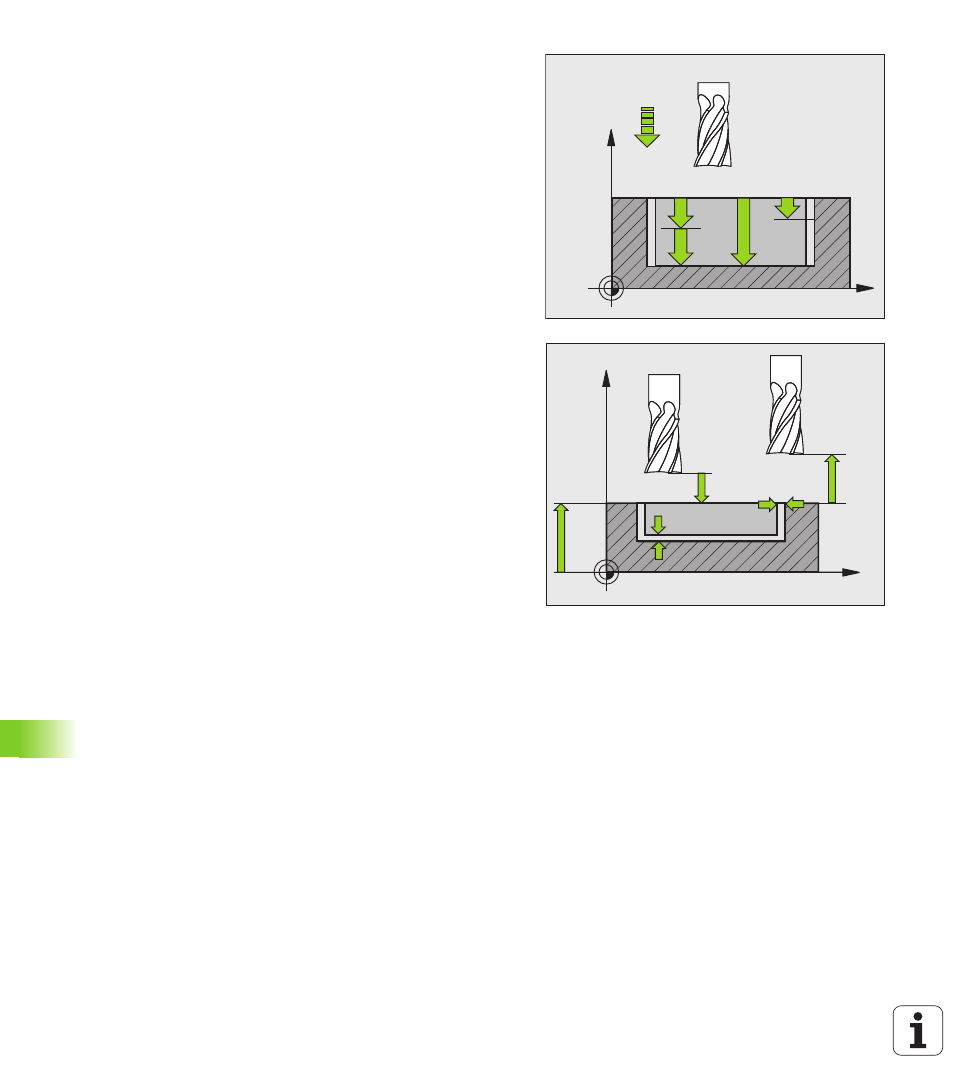

 Passe de finition Q338 (en incrémental) : distance
parcourue par l'outil dans l'axe de broche lors de la
finition. Q338=0 : finition en une seule passe. Plage
d’introduction 0 à 99999,9999
 Distance d'approche Q200 (en incrémental) :
distance entre la surface frontale de l'outil et la
surface de la pièce. Plage d’introduction 0 à
99999,9999
 Coordonnée surface pièce Q203 (en absolu) :
coordonnée absolue de la surface de la pièce. Plage
d'introduction -99999,9999 à 99999,9999
 Saut de bride Q204 (en incrémental) : coordonnée
dans l'axe de broche excluant toute collision entre
l'outil et la pièce (élément de serrage) Plage
d’introduction 0 à 99999,9999
 Mode fraisage Q351 : mode de fraisage avec M3 :
+1 = fraisage en avalant
–1 = fraisage en opposition
 Facteur de recouvrement Q370: Q370 x rayon d'outil
donne la passe latérale k. Plage d'introduction 0,1 à
1,9999
X
Z
Q201
Q206
Q202
Q338
X
Z
Q200
Q204
Q203
Q369
Q368
