HEIDENHAIN TNC 128 453
1
8
.4 INITIALISA
TION DU POINT DE REFERENCE (cy
c
le 247)

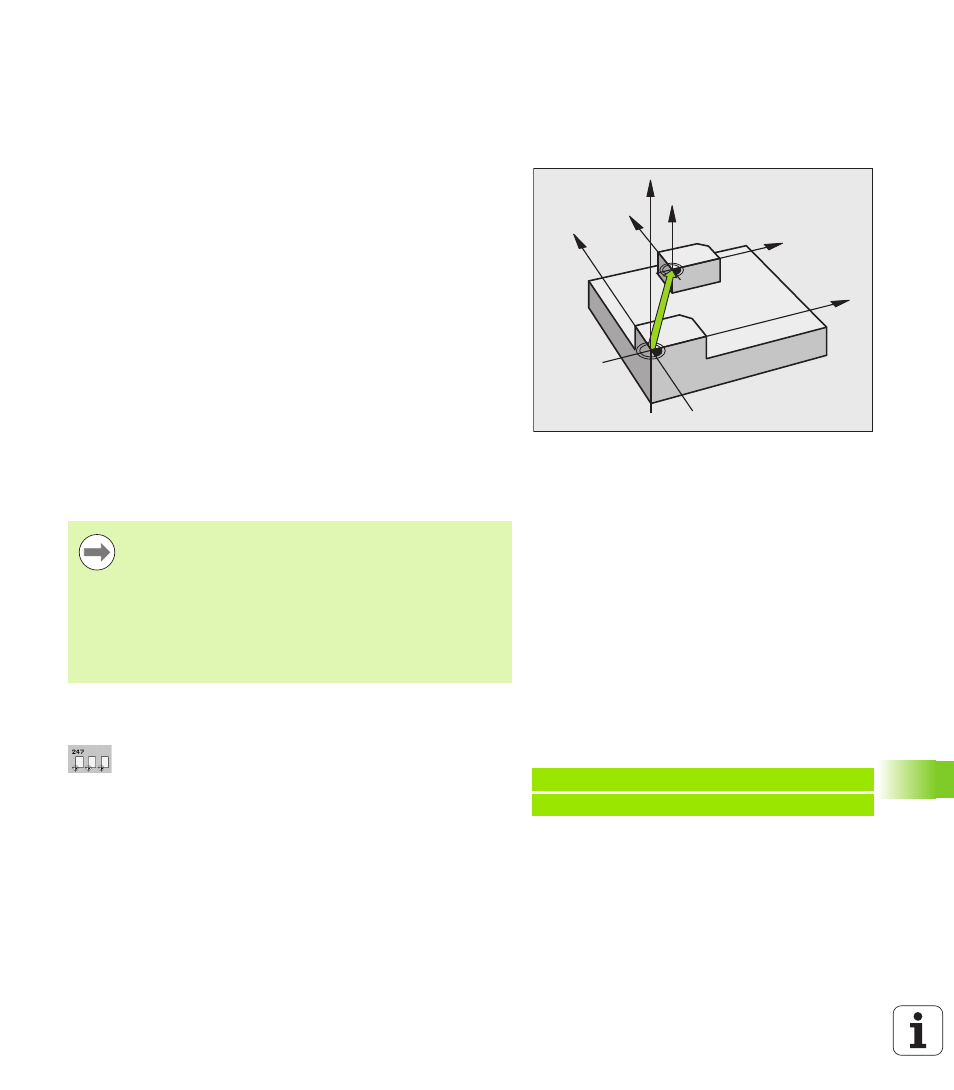

18.4 INITIALISATION DU POINT DE
REFERENCE (cycle 247)
Effet
Avec le cycle INIT. POINT DE REF., vous pouvez activer comme
nouveau point d'origine une valeur Preset qui a été définie dans un
tableau Preset.
A l'issue d'une définition du cycle INIT. POINT DE REF., toutes les
coordonnées introduites ainsi que tous les décalages de point zéro
(absolus et incrémentaux) se réfèrent au nouveau Preset.
Affichage d'état
Dans l'affichage d'état, la TNC affiche le numéro Preset actif derrière
le symbole du point d'origine.
Attention avant de programmer!
Paramètres du cycle
 Numéro point du point d'origine? : indiquer le
numéro du point d'origine du tableau Preset qui doit
être activé. Plage d’introduction 0 à 65535
Affichages d'état
Dans l'affichage d'état, (INFOS AFF. POS.), la TNC affiche le numéro
Preset actif derrière le dialogue Pt réf..
Z
Z
X
X
Y
Y
Lorsque l'on active un point d'origine à partir du tableau
Preset, la TNC annule un décalage de point zéro, une
image miroir, une rotation, un facteur échelle ou un facteur
échelle d'un axe donné.
Si vous activez le numéro de Preset 0 (ligne 0), activez
dans ce cas le dernier point du point d'origine que vous
avez initialisé en mode manuel.
Le cycle 247 n'a pas d'effet en mode Test de programme.
Exemple : Séquences CN
13 CYCL DEF 247 INIT. PT DE RÉF.
Q339=4 ;NUMÉRO POINT DE RÉF.
