16.7 CONTRE PERCAGE (cycle 204)
Mode opératoire du cycle

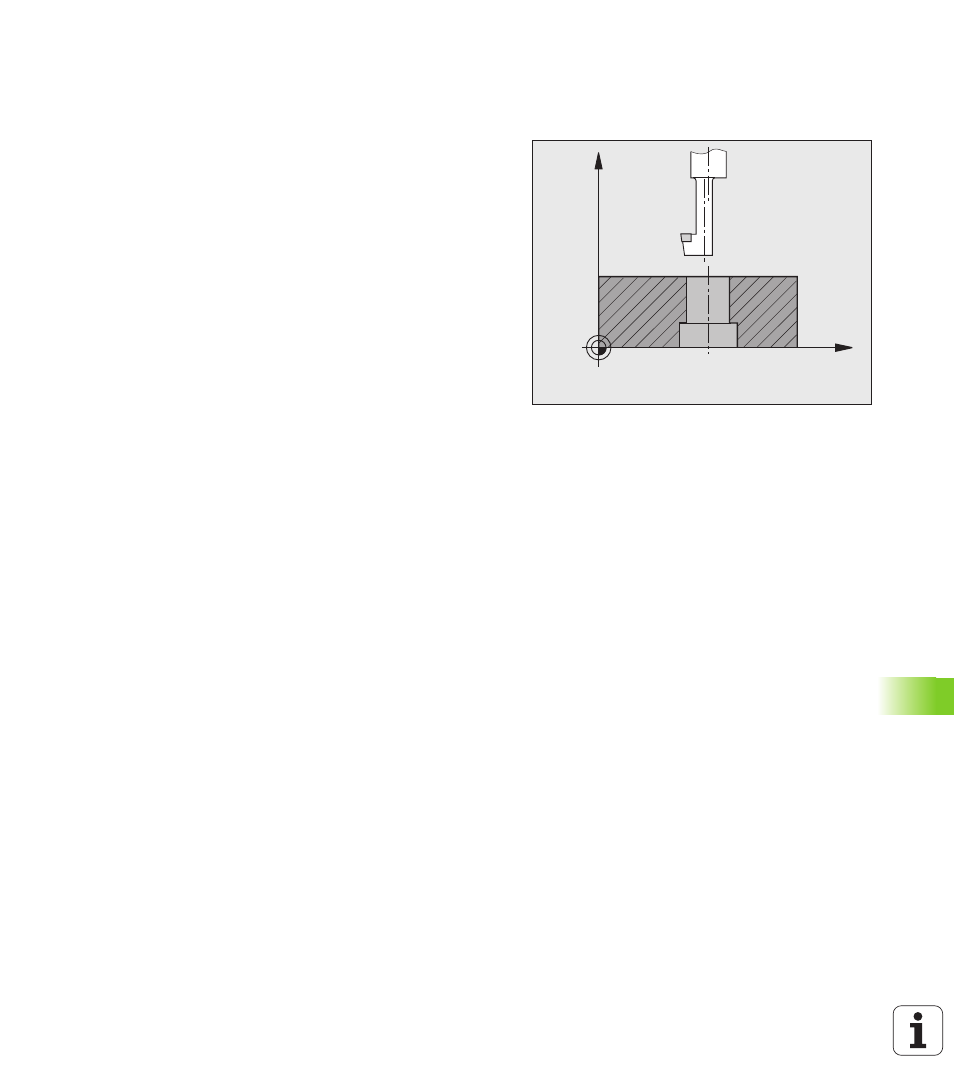

Ce cycle permet d'usiner des lamages se trouvant sur la face
inférieure de la pièce.
1
La TNC positionne l'outil dans l'axe de broche en avance rapide
FMAX, à la distance d'approche, au-dessus de la surface de la
pièce
2
Puis la TNC effectue une rotation broche à la position 0° et décale
l'outil de la valeur de la cote excentrique
3
Puis, l'outil plonge avec l'avance de prépositionnement dans le
trou ébauché jusqu'à ce que la dent se trouve à la distance
d'approche au-dessous de l'arête inférieure de la pièce
4
Ensuite, la TNC déplace à nouveau l'outil au centre du trou, met en
route la broche et le cas échéant, l'arrosage, puis le déplace avec
l'avance de lamage à la profondeur de lamage
5
Si une temporisation a été introduite, l'outil l'applique au fond du
lamage, puis se dégage. Il y a une orientation de la broche et l'outil
se décale à nouveau de la valeur de la cote excentrique
6
Finalement, la TNC dégage l'outil à la distance d'approche avec
l'avance de prépositionnement, puis, de là au saut de bride – si
celui-ci est programmé avec FMAX.
X
Z
