HEIDENHAIN TNC 128 411
16.8 PER
CA
GE PR
OFOND UNIVER
SEL (cy
c
le 205)

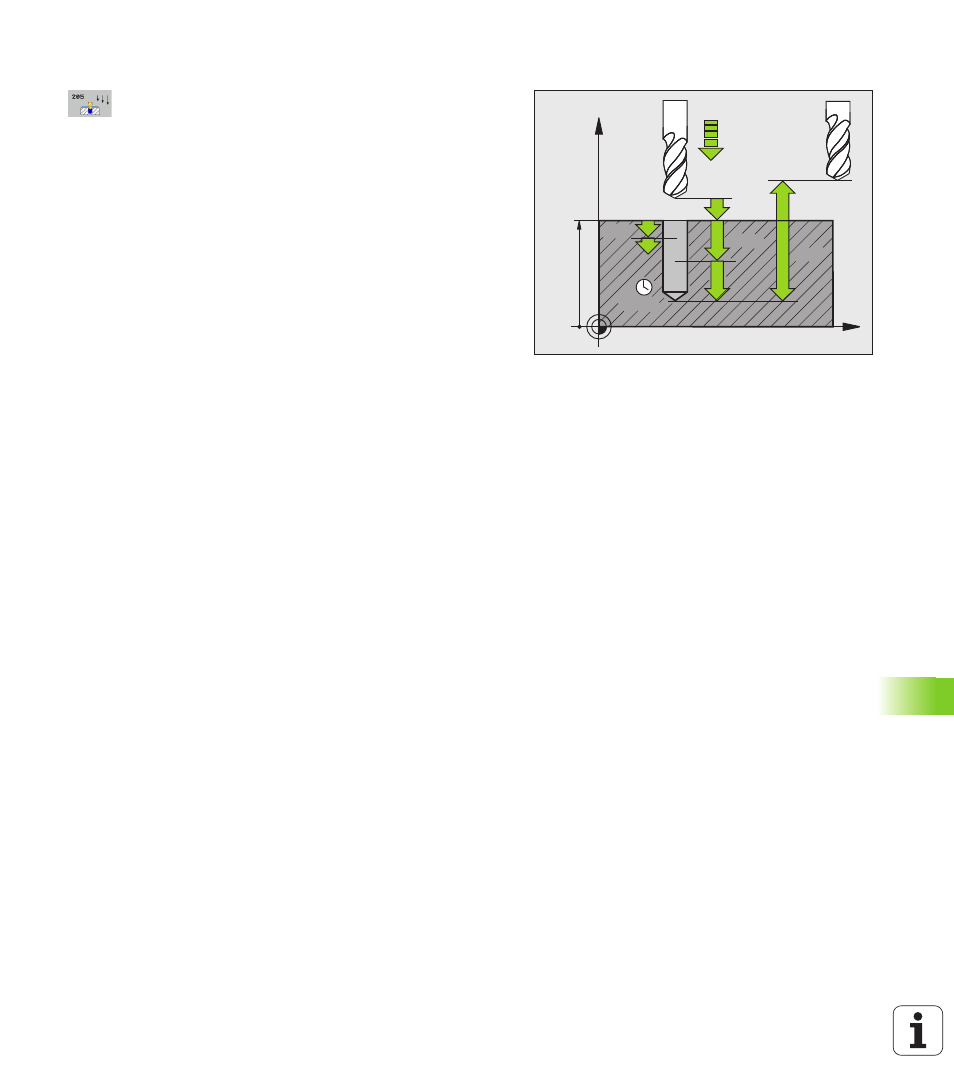

Paramètres du cycle
 Distance d'approche Q200 (en incrémental) :
distance entre la pointe de l'outil et la surface de la
pièce. Plage d'introduction 0 à 99999,9999
 Profondeur Q201 (en incrémental) : distance entre la
surface de la pièce et le fond du trou (pointe conique
du foret). Plage d'introduction -99999,9999 à
99999,9999
 Avance plongée en profondeur Q206 : vitesse de
déplacement de l'outil lors du perçage, en mm/min.
Plage d'introduction 0 à 99999,999, en alternative
FAUTO, FU
 Profondeur de passe Q202 (en incrémental) :
distance parcourue par l'outil en une passe. Plage
d'introduction 0 à 99999,9999. La profondeur n'est
pas forcément un multiple de la profondeur de passe.
L'outil se déplace en une passe à la profondeur
lorsque :
 la profondeur de passe est égale à la profondeur
 la profondeur de passe est supérieure à la
profondeur
 Coord. surface pièce Q203 (en absolu) : coordonnée
de la surface de la pièce. Plage d'introduction
-99999,9999 à 99999,9999
 Saut de bride Q204 (en incrémental) : coordonnée
dans l'axe de broche excluant toute collision entre
l'outil et la pièce (élément de serrage) Plage
d'introduction 0 à 99999,9999
 Valeur réduction Q212 (en incrémental) : la TNC
diminue la profondeur de passe Q202 de cette valeur.
Plage d'introduction 0 à 99999,9999
 Profondeur passe min. Q205 (en incrémental) : si
vous avez introduit une valeur de réduction, la TNC
limite la passe à la valeur introduite dans Q205. Plage
d'introduction 0 à 99999,9999
 Distance de sécurité en haut Q258 (en incrémental)
: distance de sécurité pour le positionnement en
rapide lorsque, après un retrait hors du trou, la TNC
déplace l'outil à nouveau à la profondeur de passe
actuelle, valeur lors de la première passe. Plage
d'introduction 0 à 99999,9999
 Distance de sécurité en bas Q259 (en incrémental) :
distance de sécurité pour le positionnement en rapide
lorsque, après un retrait hors du trou, la TNC déplace
l'outil à nouveau à la profondeur de passe actuelle,
valeur lors de la dernière passe. Plage d'introduction
0 à 99999,9999
X
Z
Q200
Q201
Q206
Q202
Q203
Q204
Q211
Q257
