182 Programmation : Paramètres-Q
8.1 Pr
incipe et vue d’ensemble des f
onctions
8.1 Principe et vue d’ensemble des
fonctions
Grâce aux paramètres, vous pouvez définir toute une famille de pièces
dans un même programme d'usinage. A la place des nombres, vous
introduisez des variables : les paramètres Q.
Exemples d’utilisation des paramètres Q :
 Valeurs de coordonnées
 Avances
 Vitesses de rotation
 Données de cycle
Les paramètres Q permettent également de programmer des
contours définis par des fonctions mathématiques ou bien de réaliser
des phases d'usinage dépendant de conditions logiques. En liaison
avec la programmation FK, vous pouvez aussi combiner des contours
dont la cotation n'est pas orientée CN avec les paramètres Q.
Les paramètres Q sont identifiés par des lettres suivies d'un nombre
compris entre 0 et 1999. L'effet des paramètres est variable, voir
tableau suivant :

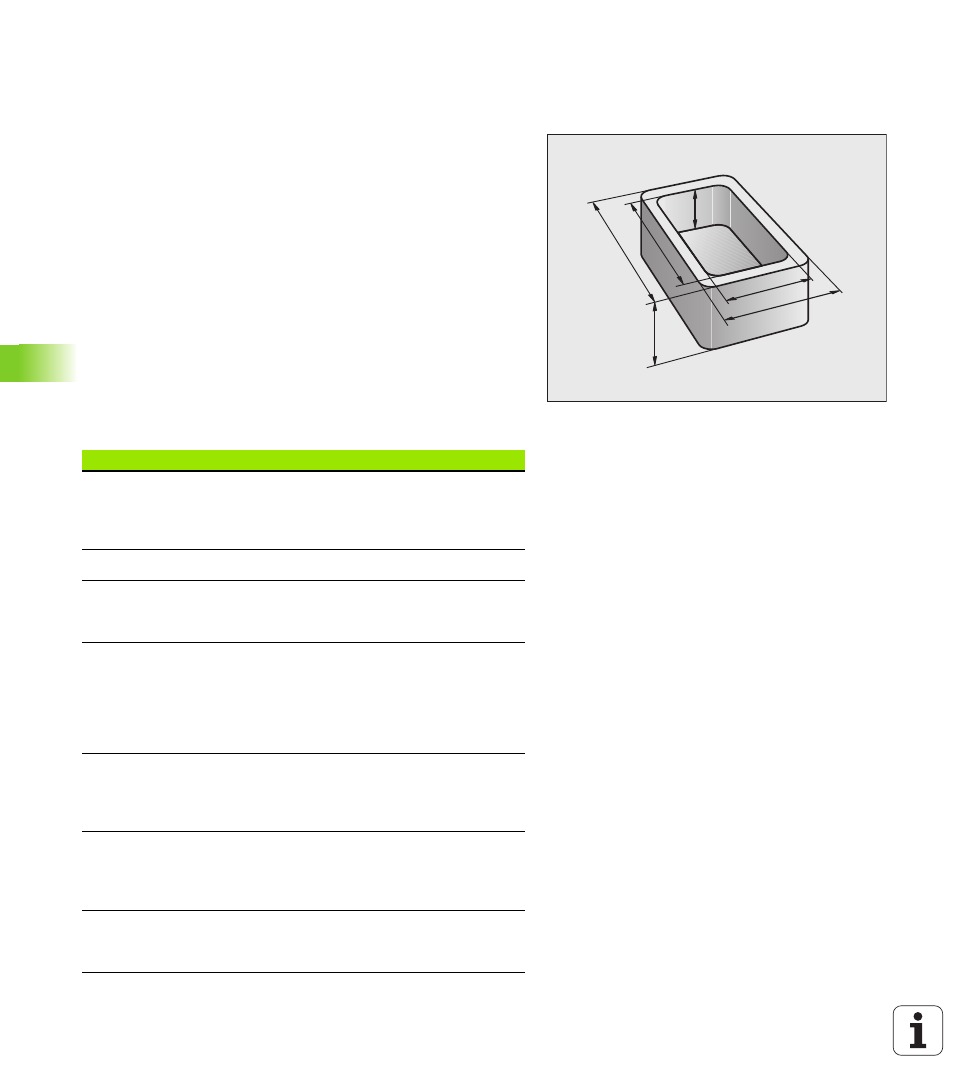

Q4
Q2
Q3 Q1
Q5
Q6
Signification Plage
Paramètres d'utilisation libre, à condition qu'il n'y
ai pas de recoupement avec les cycles SL, à
effet global pour tous les programmes se
trouvant dans la mémoire de la TNC Q0 à Q99
Paramètres pour fonctions spéciales de la TNC Q100 à Q199
Paramètres préconisés pour les cycles : effet
global pour tous les programmes contenus dans
la mémoire de la TNC Q200 à Q1199
Paramètres préconisés pour les cycles
constructeur : effet global pour tous les
programmes contenus dans la mémoire de la
TNC. Une concertation est éventuellement
nécessaire avec le constructeur de la machine
ou le prestataire. Q1200 à Q1399
Paramètres préconisés pour les cycles
constructeur actifs avec Call ; effet global pour
tous les programmes contenus dans la mémoire
de la TNC Q1400 à Q1499
Paramètres préconisés pour les cycles
constructeur actifs avec Def ; effet global pour
tous les programmes contenus dans la mémoire
de la TNC Q1500 à Q1599
Paramètres pouvant être utilisés librement, effet
global pour tous les programmes contenus dans
la mémoire de la TNC Q1600 à Q1999
