HEIDENHAIN TNC 128
365
14.6 Sélectionner l'af
fic
h
ag
e de positions
14.6 Sélectionner l'affichage de
positions
Application
Vous pouvez modifier l’affichage des coordonnées pour le mode
Manuel et les modes Exécution de programme :

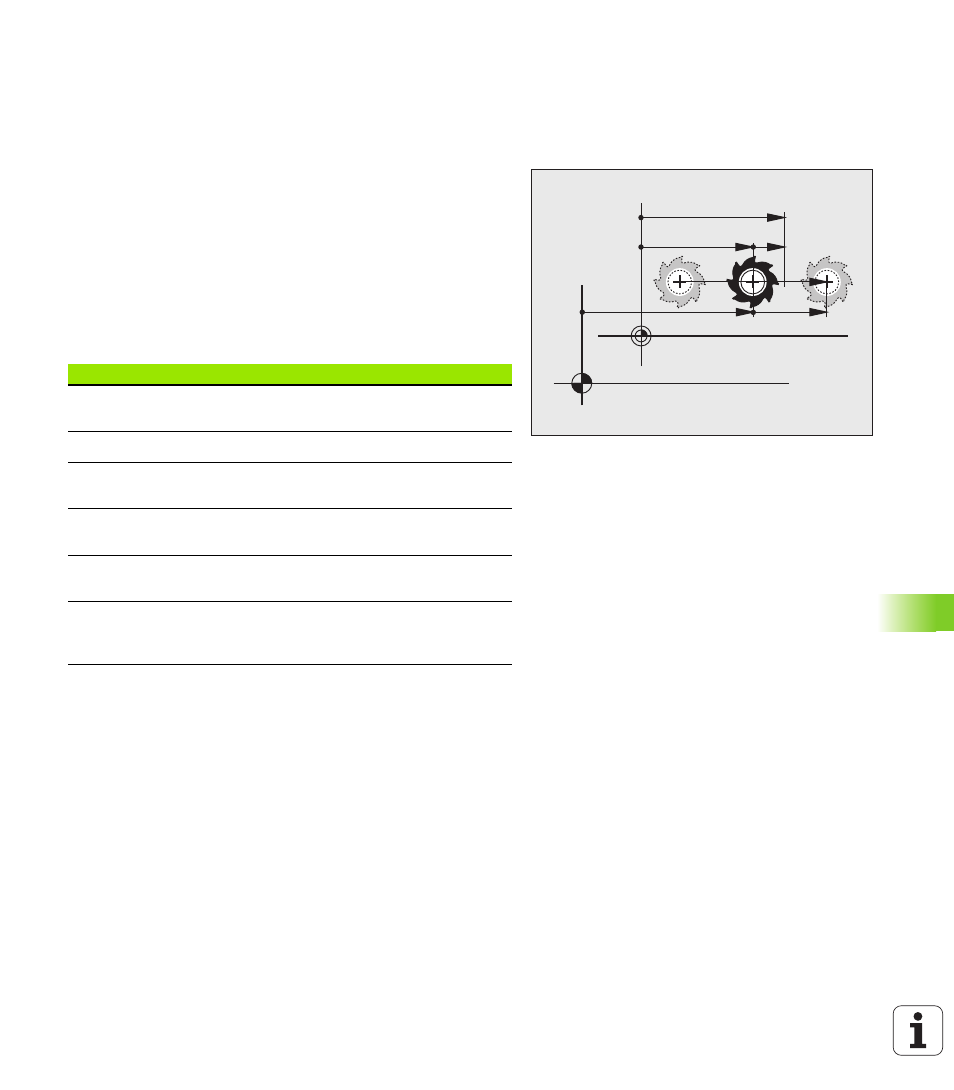

La figure de droite indique différentes positions de l’outil
Position de départ
Position à atteindre par l’outil
Point zéro pièce
Point zéro machine
Pour les affichages de positions de la TNC, vous pouvez sélectionner
les coordonnées suivantes :
La fonction MOD Affichage de position 1 vous permet de
sélectionner l’affichage de position dans l’affichage d’état.
La fonction MOD Affichage de position 2 permet de sélectionner
l’affichage de position dans l’affichage d’état auxiliaire.
Fonction
Affichage
Position nominale ; valeur nominale fournie par la
TNC
NOM
Position effective ; position actuelle de l’outil
EFF
Position de référence ; position effective calculée
par rapport au point zéro machine
REFIST
Position de référence ; position nominale
calculée par rapport au point zéro machine
REFSOLL
Erreur de poursuite ; différence entre position
nominale et position effective
ER.P
Chemin restant à parcourir jusqu'à la position
programmée ; différence entre la position
effective et la position à atteindre
DIST
