2.4 Af
fic
h
ag
es d'état

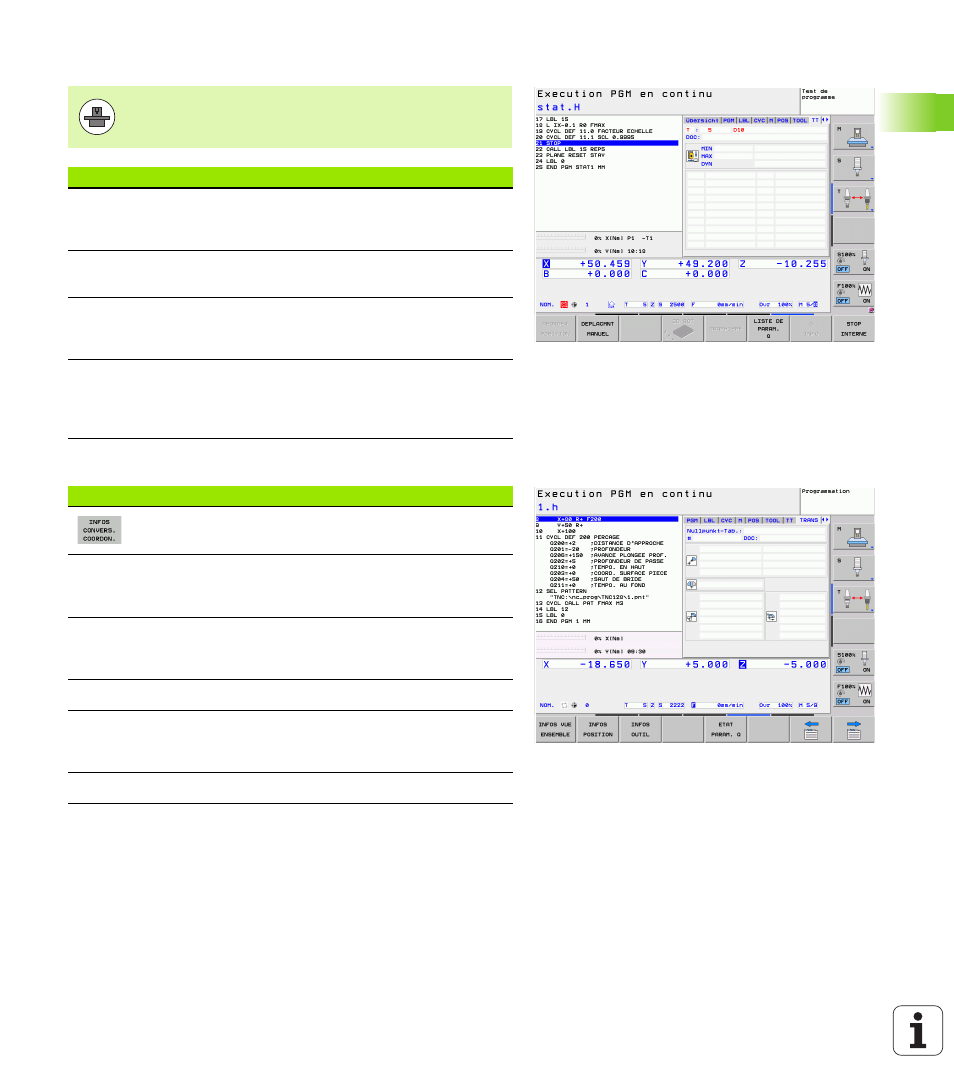

Etalonnage d'outil (onglet TT)
Conversion de coordonnées (onglet TRANS)
voir Manuel d'utilisation des cycles, cycles de conversion de
coordonnées.
La TNC n'affiche l'onglet TT que si cette fonction est
active sur votre machine.
Softkey Signification
Sélection
directe
impossible Numéro de l'outil à étalonner
Affichage indiquant si le rayon ou la longueur
d'outil doit être étalonné
Valeurs d'étalonnage MIN et MAX des différentes
dents et résultat de la mesure avec l'outil en
rotation (DYN).
Numéro du tranchant de l'outil avec sa valeur de
mesure. L'étoile derrière la valeur de mesure
indique que la tolérance du tableau d'outils a été
dépassée
Softkey Signification
Nom du tableau de points-zéro courant
Numéro du point-zéro actif (#), commentaire de la
ligne active du numéro de point-zéro actif (DOC) du
cycle 7
Décalage actif du point zéro (cycle 7) ; la TNC peut
afficher un décalage actif du point-zéro jusqsu'à 8
axes
Axes en miroir (cycle 8)
Facteur échelle actif / facteurs échelles (cycles 11
/ 26) ; la TNC peut afficher un facteur échelle actif
jusqu'à 6 axes
Centre de l'homothétie
