HEIDENHAIN TNC 128 469
20.2 A
v
ant d'utiliser les cy
cles de palpag
e!
20.2 Avant d'utiliser les cycles de
palpage!
Pour couvrir le plus grand nombre possible de types d'opérations de
mesure, vous pouvez configurer par paramètres-machine le
comportement de base de tous les cycles palpeurs :

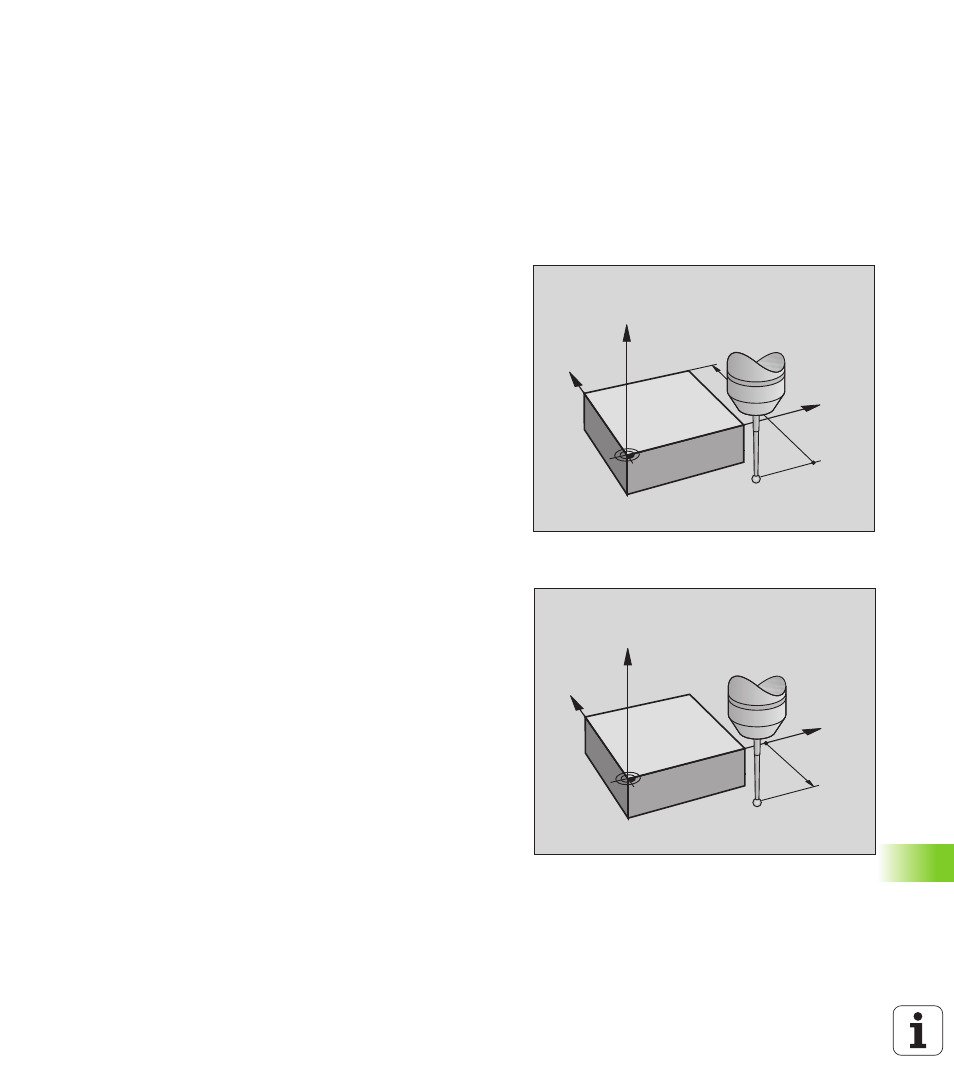

Course max. jusqu’au point de palpage : DIST
dans le tableau palpeurs
Si la tige de palpage n'est pas déviée dans la course définie dans DIST,
la TNC délivre un message d'erreur.
Distance d'approche jusqu’au point de palpage:
SET_UP dans le tableau palpeurs
Dans SET_UP, vous définissez la distance de prépositionnement du
palpeur par rapport au point de palpage défini – ou calculé par le cycle.
Plus la valeur que vous introduisez est faible, plus vous devez définir
les positions de palpage avec précision. Dans de nombreux cycles de
palpage, vous pouvez définir une autre distance d'approche qui agit en
plus de SET_UP.
Orienter le palpeur infrarouge dans le sens de
palpage programmé : TRACK dans le tableau
palpeurs
Pour optimiser la précision de la mesure, la configuration TRACK = ON
permet, avant chaque opération de palpage, d'orienter un palpeur
infrarouge dans le sens programmé pour le palpage. De cette manière,
la tige de palpage est toujours déviée dans la même direction.
Y
X
Z
DIST
Y
X
Z
SET_UP
