HEIDENHAIN TNC 128 (77184x-01) - Manuel (Page 440)

440 Cycles d'usinage : fraisage de poches/ tenons / rainures
1
7.3 TENON RECT
ANGULAIRE (cy
c
le 256)

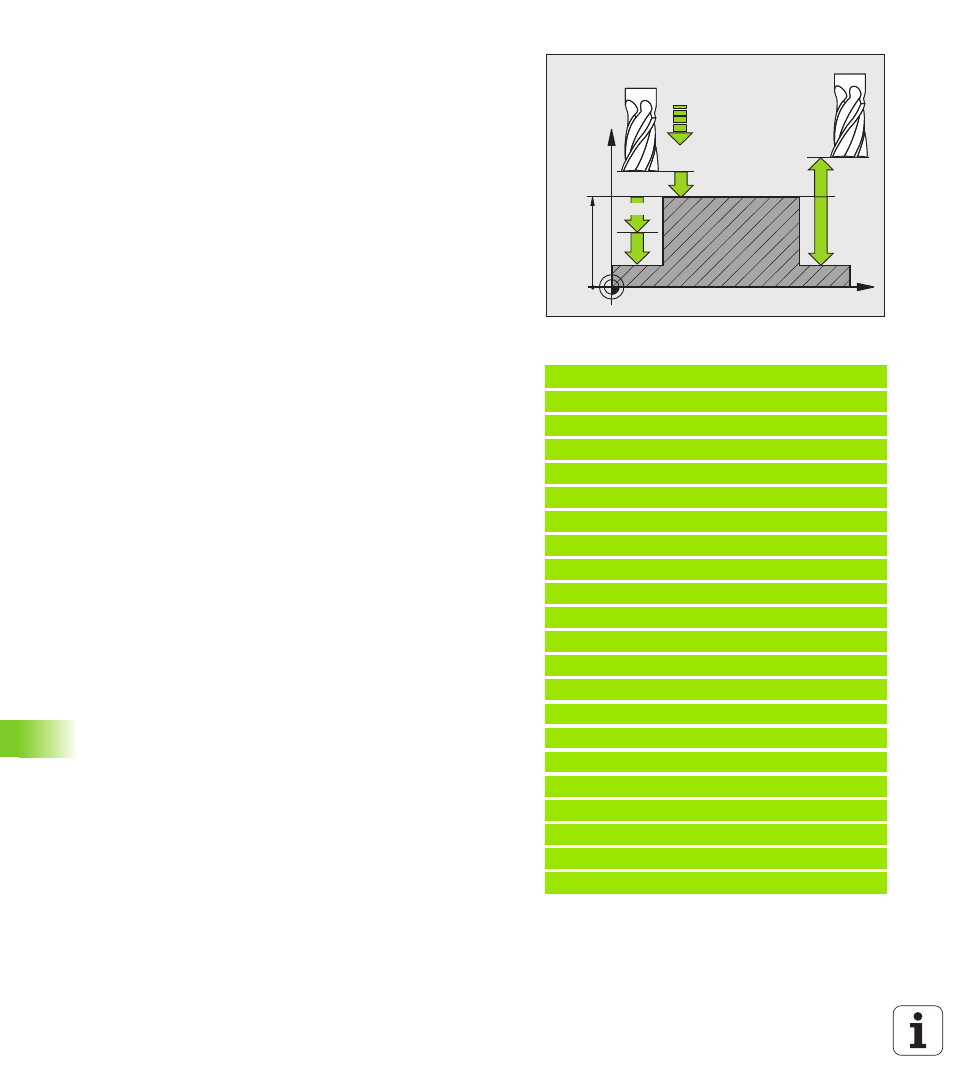

 Distance d'approche Q200 (en incrémental) :
distance entre la surface frontale de l'outil et la
surface de la pièce. Plage d’introduction 0 à
99999,9999
 Coordonnée surface pièce Q203 (en absolu) :
coordonnée absolue de la surface de la pièce. Plage
d’introduction -99999,9999 à 99999,9999
 Saut de bride Q204 (en incrémental) : coordonnée
dans l'axe de broche excluant toute collision entre
l'outil et la pièce (élément de serrage) Plage
d’introduction 0 à 99999,9999
 Mode fraisage Q351 : mode de fraisage avec M3 :
+1 = fraisage en avalant
–1 = fraisage en opposition
 Facteur de recouvrement Q370: Q370 x rayon d'outil
donne la passe latérale k. Plage d'introduction 0,1 à
1,9999
Exemple : Séquences CN
8 CYCL DEF 256 TENON RECTANGULAIRE
Q215=0 ;OPERATIONS D'USINAGE
Q218=60 ;1ER CÔTÉ
Q424=74 ;COTE PIÈCE BR. 1
Q219=40 ;2ÈME CÔTÉ
Q425=60 ;COTE PIÈCE BR. 2
Q201=-20 ;PROFONDEUR
Q367=0 ;POSITION TENON
Q202=5 ;PROFONDEUR DE PASSE
Q207=500 ;AVANCE FRAISAGE
Q206=150 ;AVANCE PLONGEE PROF.
Q385=500 ;AVANCE DE FINITION
Q368=0.2 ;SUREPAIS. LATERALE
Q369=0.1 ;SUREP. DE PROFONDEUR
Q338=5 ;PASSE DE FINITION
Q200=2 ;DISTANCE D'APPROCHE
Q203=+0 ;COORD. SURFACE PIÈCE
Q204=50 ;SAUT DE BRIDE
Q351=+1 ;MODE FRAISAGE
Q370=1 ;FACTEUR RECOUVREMENT
9 X+50 R0 FMAX
9 Y+50 R0 FMAX M3 M99
X
Z
Q200
Q201
Q206
Q203
Q204
Q202
