HEIDENHAIN TNC 128 185
8.2 F
a
milles de pièces – P
a
ra
mè
tr
es Q à la place de nombr
e
s
8.2 Familles de pièces – Paramètres
Q à la place de nombres
Application
A l'aide de la fonction de paramètres Q FN 0: AFFECTATION, vous
pouvez affecter des nombres aux paramètres Q. Dans le programme
d'usinage, vous introduisez un paramètre Q à la place d'un nombre.
Exemple de séquences CN
Pour des familles de pièces, vous affectez p. ex. des paramètres Q aux
dimensions caractéristiques de la pièce.
Vous affectez alors à chacun de ces paramètres le nombre
correspondant pour usiner des pièces de formes différentes.
Exemple

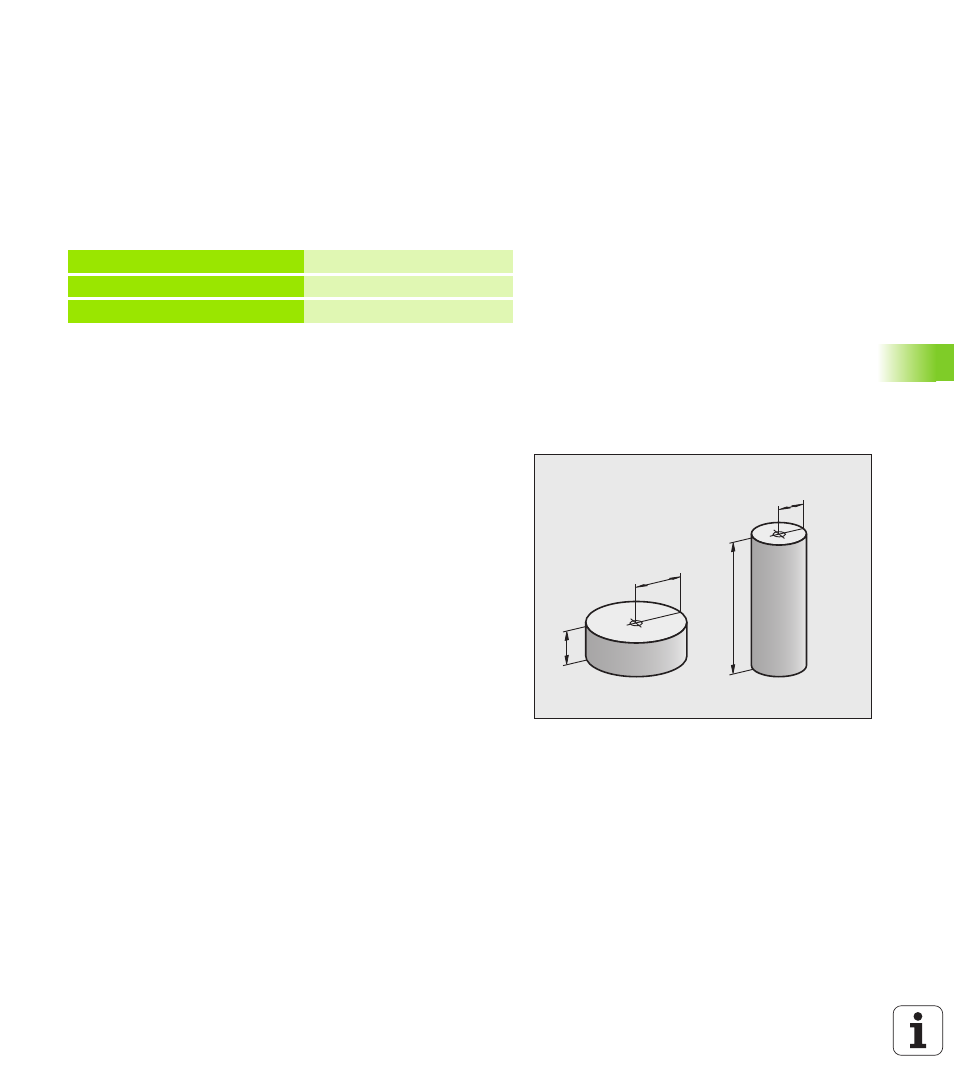

Cylindre avec paramètres Q
15 FN O: Q10=25 Affectation
... Q10 reçoit la valeur 25
25 X +Q10 correspond à X +25
Z1
Q1
Q2
Z2
Q1
Q2
Rayon du cylindre R = Q1
Hauteur du cylindre H = Q2
Cylindre Z1 Q1 = +30
Q2 = +10
Cylindre Z2 Q1 = +10
Q2 = +50
