16.2 CENTRA
GE (cy
c
le 240)
Paramètres du cycle

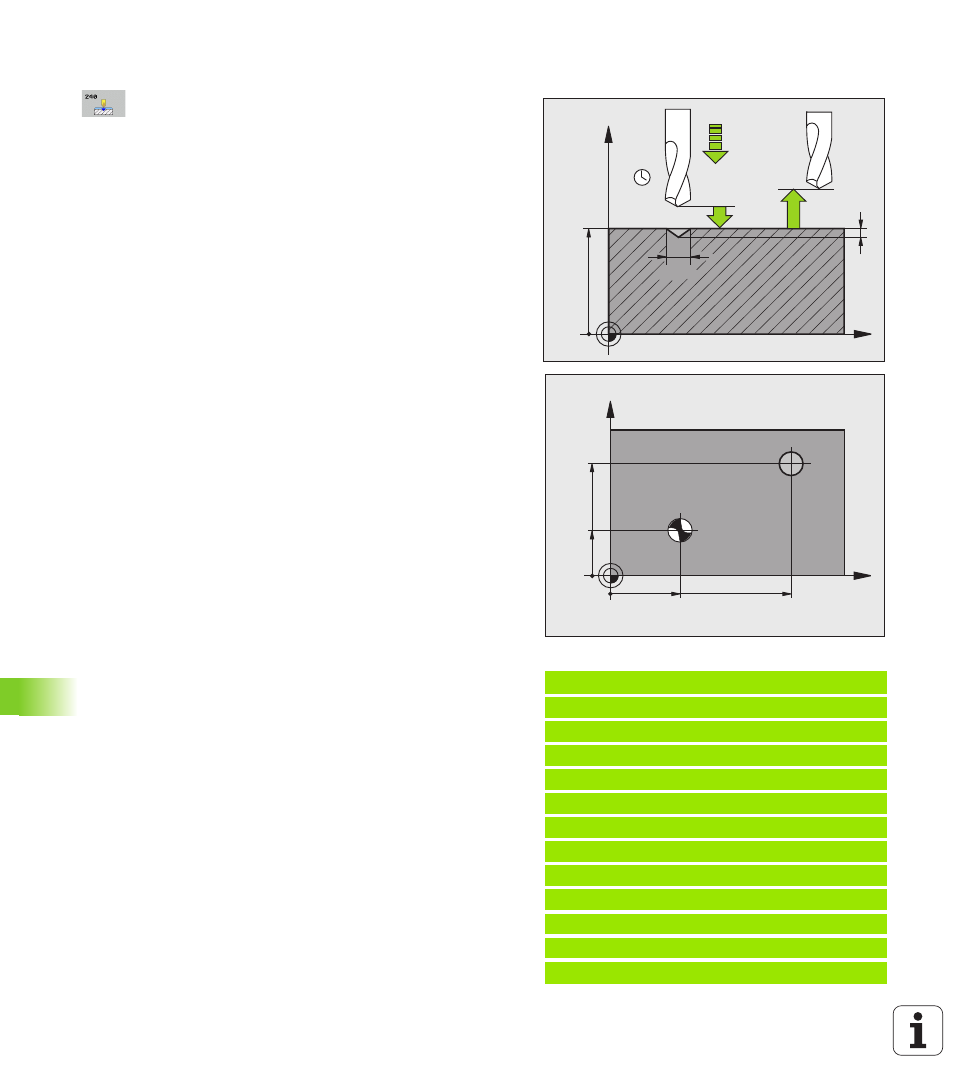

Distance d'approche Q200 (en incrémental) :
distance entre la pointe de l'outil et la surface de la
pièce ; introduire une valeur positive. Plage
d'introduction 0 à 99999,9999
Choix profond./diamètre (0/1) Q343 : choix
indiquant si le centrage doit être réalisé au diamètre
ou à la profondeur programmée. Si la TNC doit
effectuer le centrage au diamètre programmé, vous
devez définir l'angle de pointe de l'outil dans la
colonne T-ANGLE du tableau d'outils TOOL.T.
0 : centrage à la profondeur programmée
1 : centrage au diamètre programmé
Profondeur Q201 (en incrémental) : distance entre la
surface de pièce et le fond programmé (pointe du
foret à centrer). N'a d'effet que si l'on a défini
Q343=0. Plage d’introduction -99999,9999 à
99999,9999
Diamètre (signe) Q344 : diamètre de centrage. N'a
d'effet que si l'on a défini Q343=1. Plage
d’introduction -99999,9999 à 99999,9999
Avance plongée en profondeur Q206 : vitesse de
déplacement de l'outil lors du centrage, en mm/min.
Plage d'introduction 0 à 99999,999, en alternative
FAUTO, FU
Temporisation au fond Q211 : durée en secondes
de la rotation à vide de l'outil au fond du trou. Plage
d'introduction 0 à 3600,0000
Coord. surface pièce Q203 (en absolu) : coordonnée
de la surface de la pièce. Plage d'introduction
-99999,9999 à 99999,9999
Saut de bride Q204 (en incrémental) : coordonnée
dans l'axe de broche excluant toute collision entre
l'outil et la pièce (élément de serrage) Plage
d’introduction 0 à 99999,9999
Exemple : Séquences CN
11 CYCL DEF 240 CENTRAGE
Q200=2
;DISTANCE D'APPROCHE
Q343=1
;CHOIX PROFOND./DIAM.
Q201=+0
;PROFONDEUR
Q344=-9
;DIAMÈTRE
Q206=250
;AVANCE PLONGÉE PROF.
Q211=0.1
;TEMPO. AU FOND
Q203=+20
;COORD. SURFACE PIÈCE
Q204=100
;SAUT DE BRIDE
12
X+30 R0 FMAX
13
Y+20 R0 FMAX M3 M99
14
X+80 R0 FMAX
15
Y+50 R0 FMAX M99
X
Z
Q200
Q344
Q206
Q210
Q203
Q204
Q201
30
X
Y
20
80
50
