312 Mode manuel et réglages
1
1
.7 Initialisation du point d'or
igine a
v
e
c palpeur 3D

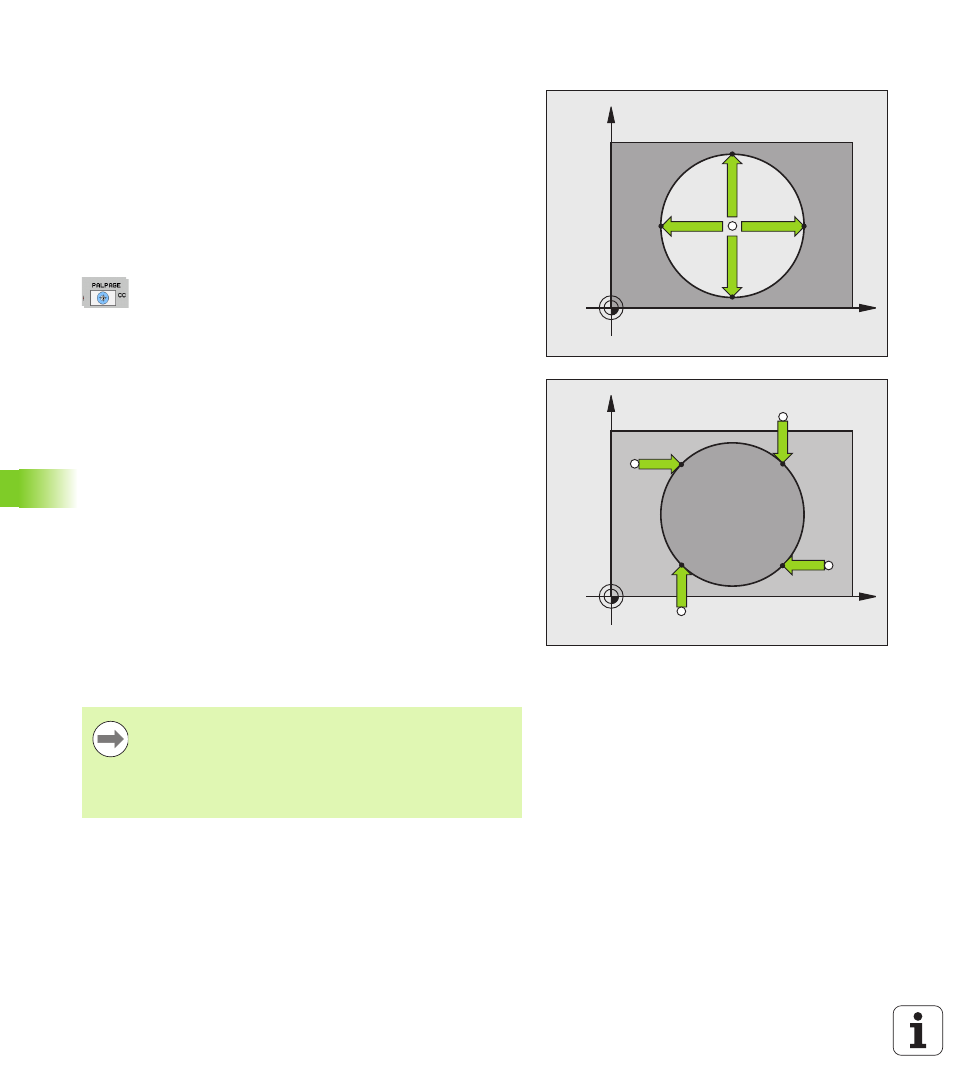

Centre de cercle comme point d'origine
Vous pouvez utiliser comme points d'origine les centres de trous,
poches/îlots circulaires, cylindres pleins, tenons, îlots circulaires, etc.
Cercle intérieur :
La TNC palpe automatiquement la paroi interne du cercle dans les
quatre sens des axes de coordonnées.
Pour des cercles interrompus (arcs de cercle), vous pouvez
sélectionner au choix le sens de palpage.
 Positionner la bille du palpeur approximativement au centre du
cercle
 Sélectionner la fonction de palpage : appuyer sur la
softkey PALPAGE CC
 Sélectionner le sens de palpage ou la softkey pour la
routine automatique de palpage
 Palpage : appuyer sur la touche START externe Le
palpeur palpe la paroi circulaire interne dans le sens
sélectionné. Si vous n'utilisez pas de routine de
palpage automatique, vous devez répéter cette
opération. Vous pouvez faire calculer le centre après
la troisième opération de palpage (quatre points de
palpage sont conseillés).
 Terminer l'opération de palpage, passer dans le menu
exploitation : appuyer sur la softkey EXPLOITER
 Point d'origine : dans la fenêtre du menu, introduire
les deux coordonnées du centre du cercle, valider
avec la softkey INITIAL. POINT D'ORIGINE ou inscrire
les valeurs dans un tableau (voir „Ecrire les valeurs de
mesure des cycles palpeurs dans un tableau de
points-zéro”, page 303, ou voir „Enregistrer les
valeurs mesurées avec les cycles palpeurs dans le
tableau Preset”, page 304)
 Quitter la fonction de palpage : appuyer sur la Softkey
FIN
X
Y
X+ X–
Y+
Y–
X
Y
X+
X–
Y+
Y–
La TNC peut calculer les cercles internes ou externes
avec seulement trois points de palpage, p. ex. pour des
segments circulaires. Des résultats plus précis sont
possibles si vous palpez les cercles avec quatre points de
palpage. Si cela est possible, il est conseillé de
prépositionner le palpeur le plus au centre possible.
