HEIDENHAIN TNC 128 373
15.3 T
ra
v
ailler a
v
ec les cy
cles d'usinag
e

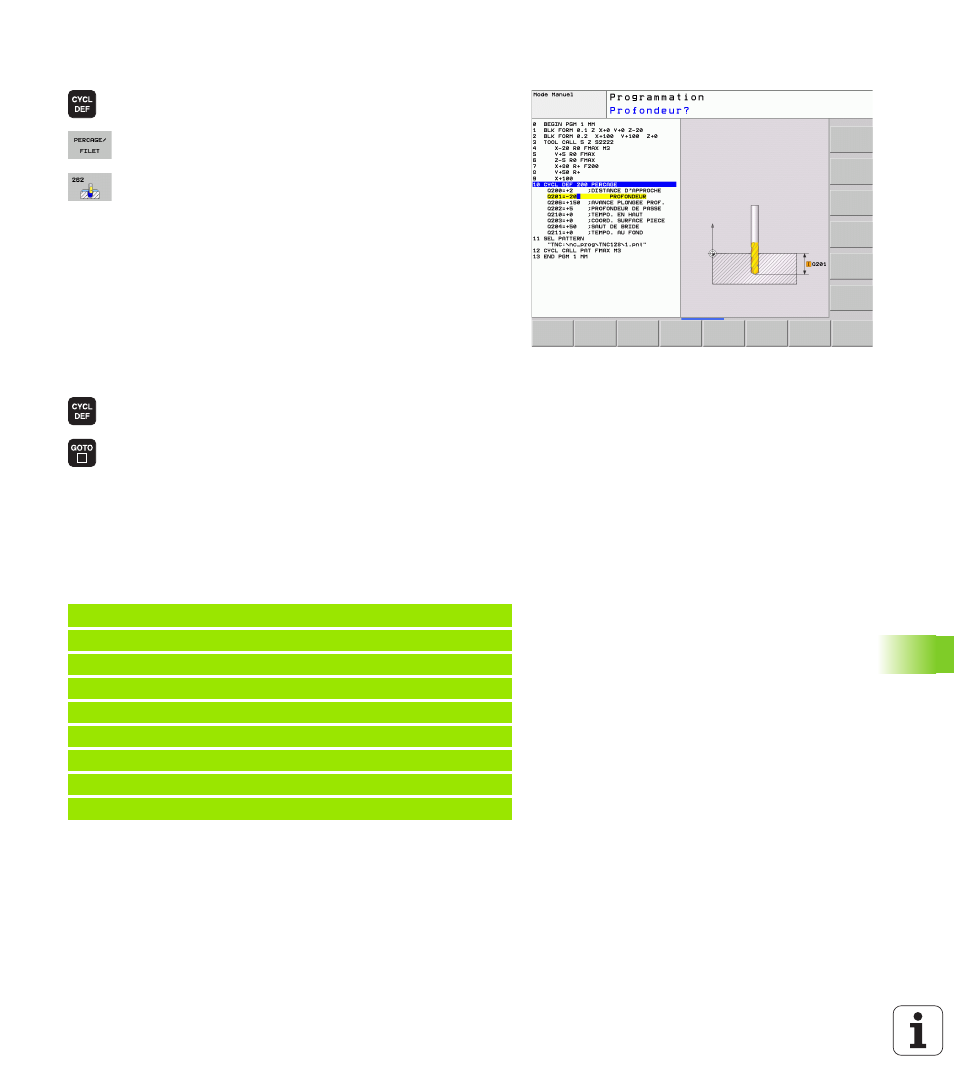

Définir le cycle avec les softkeys
 La barre de softkeys affiche les différents groupes de
cycles
 Sélectionner le groupe de cycles, p. ex., cycles de
perçage
 Sélectionner le cycle, p. ex. perçage. La TNC ouvre un
dialogue et réclame toutes les données requises ; la
TNC affiche simultanément dans la moitié droite de
l'écran un graphique avec le paramètre à introduire en
surbrillance
 Introduisez tous les paramètres réclamés par la TNC
et validez chaque introduction avec la touche ENT.
 La TNC termine le dialogue lorsque toutes les
données requises sont introduites
Définir le cycle avec la fonction GOTO
 La barre de softkeys affiche les différents groupes de
cycles
 Dans une fenêtre auxiliaire, la TNC affiche un aperçu
des cycles
 Avec les touches fléchées, sélectionnez le cycle
souhaité ou
 Introduisez le numéro du cycle et validez à chaque fois
avec la touche ENT. La TNC ouvre alors le dialogue du
cycle tel que décrit précédemment
Exemple de séquences CN
7 CYCL DEF 200 PERCAGE
Q200=2 ;DISTANCE D'APPROCHE
Q201=3 ;PROFONDEUR
Q206=150 ;AVANCE PLONGÉE PROF.
Q202=5 ;PROFONDEUR DE PASSE
Q210=0 ;TEMPO. EN HAUT
Q203=+0 ;COORD. SURFACE PIÈCE
Q204=50 ;SAUT DE BRIDE
Q211=0.25 ;TEMPO. AU FOND
