13.1 Gr
aphiques
Représentation 3D

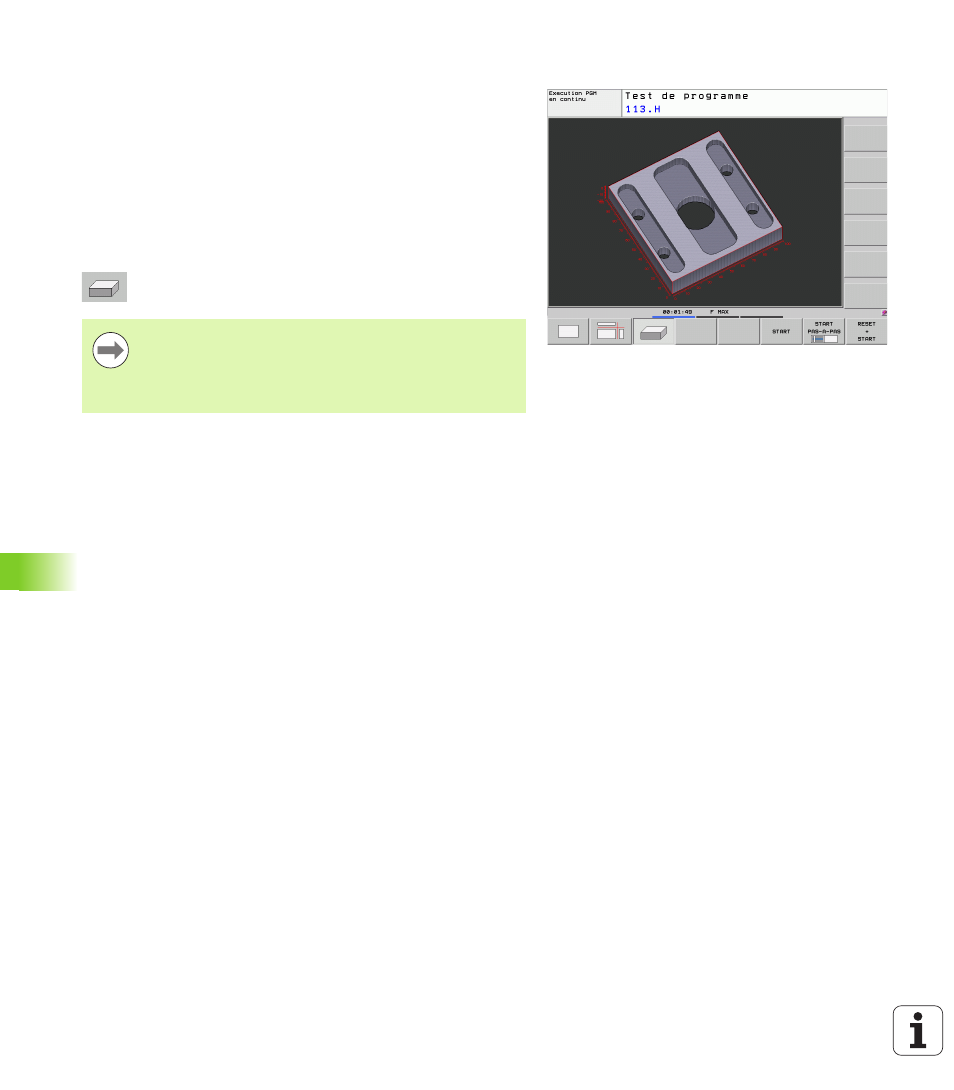

La TNC représente la pièce dans l’espace.
Avec les softkeys, vous pouvez faire tourner la pièce 3D autour de
l'axe vertical ou la faire basculer autour de l'axe horizontal. Si une
souris est connectée à votre TNC, vous pouvez également exécuter
cette fonction en maintenant enfoncée la touche droite de la souris.
Les contours de la pièce brute au début de la simulation peuvent être
représentés sous forme d'un cadre.
Les fonctions zoom sont disponibles en mode Test de programme,
voir „Agrandissement de la découpe”, page 330.
 Sélectionner l'affichage 3D avec les softkeys.
La vitesse de simulation 3D dépend de la longueur de
l'arête de coupe (colonne LCUTS du tableau d'outils). Si 0
est introduit dans LCUTS (configuration par défaut), la
simulation est calculée avec une longueur d'arête infinie,
ce qui entraîne une durée de traitement élevée.
