HEIDENHAIN TNC 128

77

3.1 Pr

incipes de base

Système de référence sur fraiseuses

Pour l’usinage d’une pièce sur une fraiseuse, le système de référence
est généralement le système de coordonnées cartésiennes. La figure

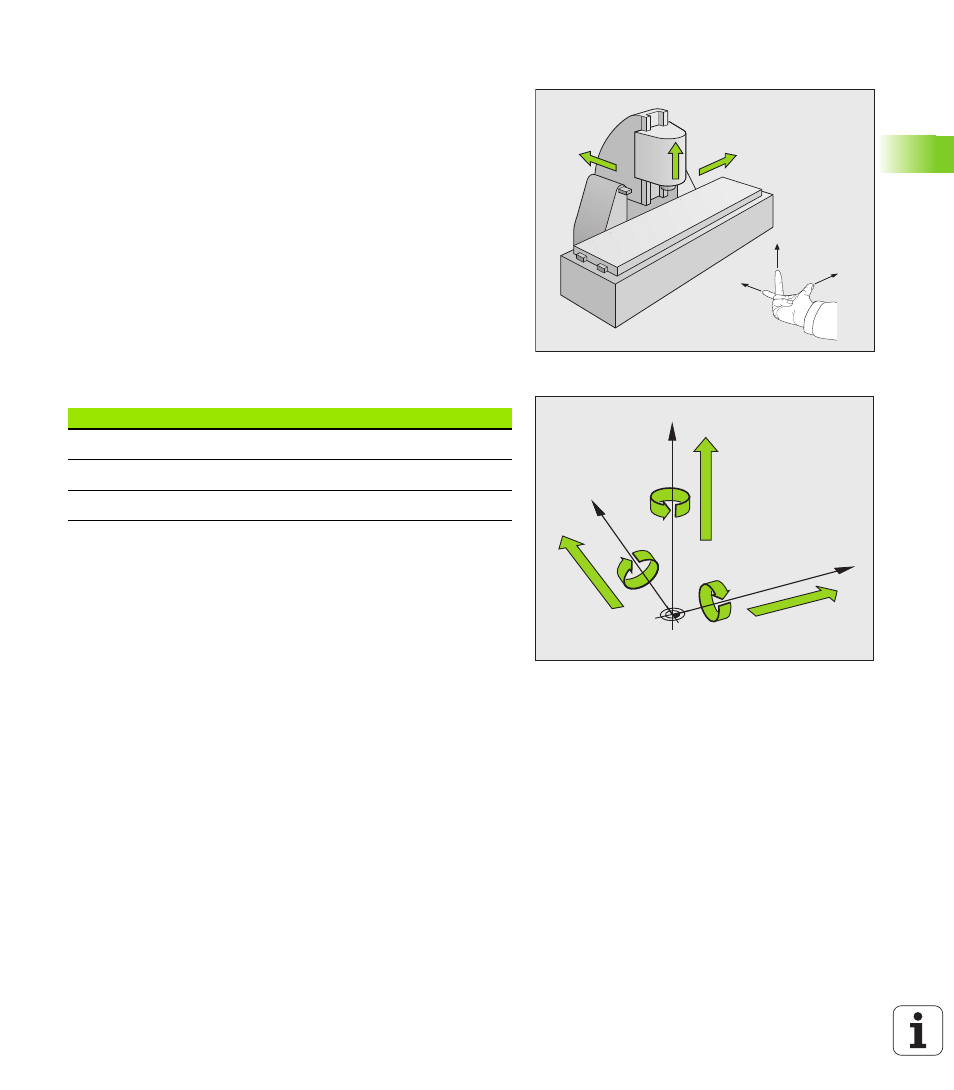

de droite illustre la relation entre le système de coordonnées
cartésiennes et les axes de la machine. La règle des trois doigts de la
main droite est un moyen mnémotechnique : le majeur dirigé dans le
sens de l’axe d’outil indique alors le sens Z+, le pouce indique le sens
X+, et l’index le sens Y+.

La TNC 128 peut commander jusqu'à 4 axes en option. Des axes
auxiliaires U, V et W, parallèles aux axes principaux X, Y et Z peuvent
équiper les machines. Les axes rotatifs sont désignés par A, B et C. La
figure en bas à droite montre la relation des axes auxiliaires et axes
rotatifs avec les axes principaux.

Désignation des axes des fraiseuses

Désignation des axes X, Y et Z de votre fraiseuse : axe principal (1er
axe), axe secondaire (2ème axe) et axe d'outil. La désignation de l'axe
d'outil permet de déterminer l'axe principal et l'axe secondaire.

+X

+Y

+Z

+X

+Z

+Y

W+

C+

B+

V+

A+

U+

Y

X

Z

Axe d'outil

Axe principal

Axe secondaire

X

Y

Z

Y

Z

X

Z

X

Y
