HEIDENHAIN TNC 128 57
2.2 Ecr
a
n et panneau de commande
2.2 Ecran et panneau de
commande

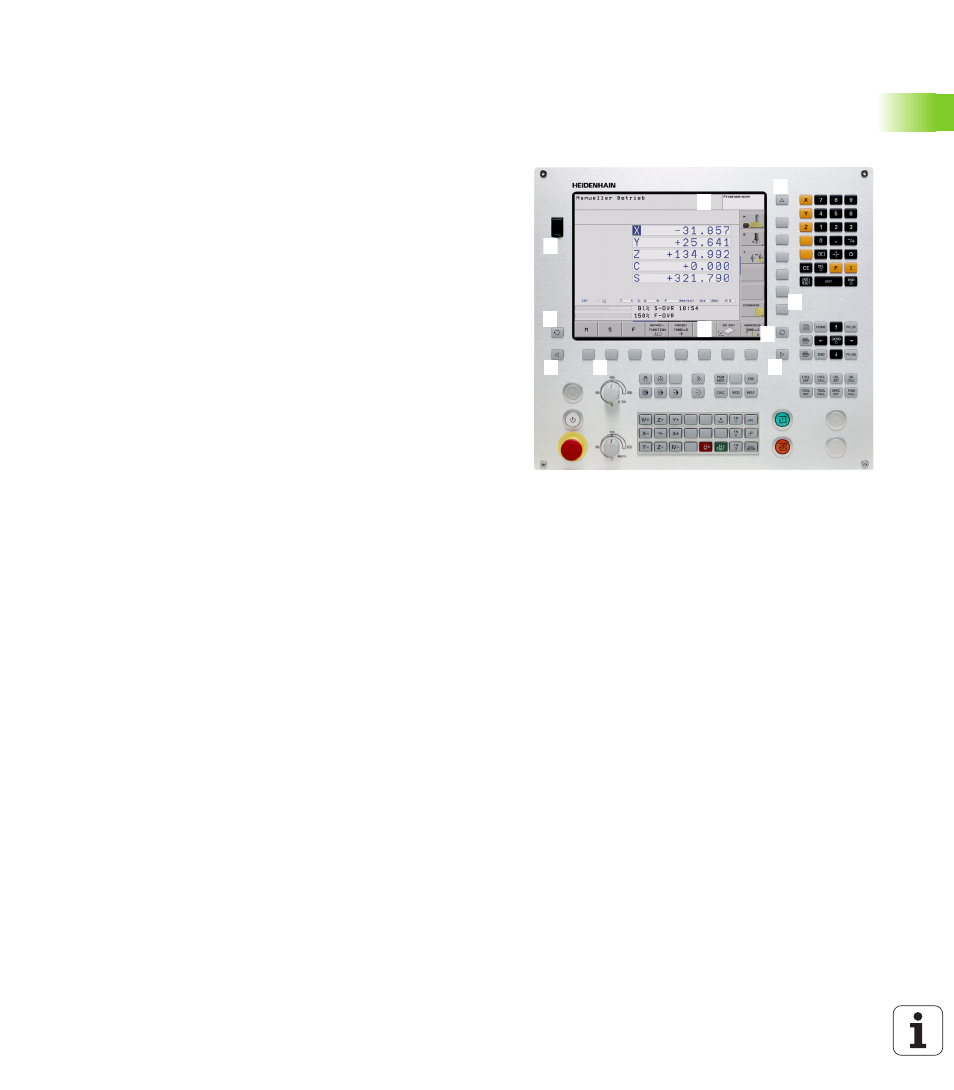

Ecran
La TNC est fournie avec un écran plat TFT 12,1 pouces.
1 3 4 4
5
7 7
8
2
1
6
9
1 En-tête
Quand la TNC est sous tension, l'écran affiche dans la fenêtre du
haut les modes de fonctionnement sélectionnés : modes
Machine à gauche et modes Programmation à droite. Le mode en
cours apparaît dans le plus grand champ de la fenêtre du haut de
l'écran : les questions de dialogue et les textes de messages s'y
affichent (excepté lorsque l'écran n'affiche que le graphique).
2 Softkeys
En bas de l'écran, la TNC affiche d'autres fonctions dans une
barre de softkeys. Ces fonctions sont accessibles avec les
touches situées sous les softkeys. De petits curseurs situés
directement au-dessus de la barre de softkeys indiquent le
nombre de barres de softkeys que l'on peut sélectionner avec les
touches fléchées positionnées à l'extérieur. La barre de softkeys
active est signalée par un trait plus clair.
3 Touches de sélection des softkeys
4 Commuter les barres de softkeys
5 Définition du partage de l'écran
6 Touche de commutation de l'écran entre les modes Machine et
Programmation
7 Touches de sélection des softkeys destinées au constructeur de
la machine
8 Commuter les barres de softkeys destinées au constructeur de la
machine
9 Prise USB
