414 Cycles de perçage et de taraudage
16.9 PER
C.PR
OF
. MONOLEVRE (cy
c
le 241)

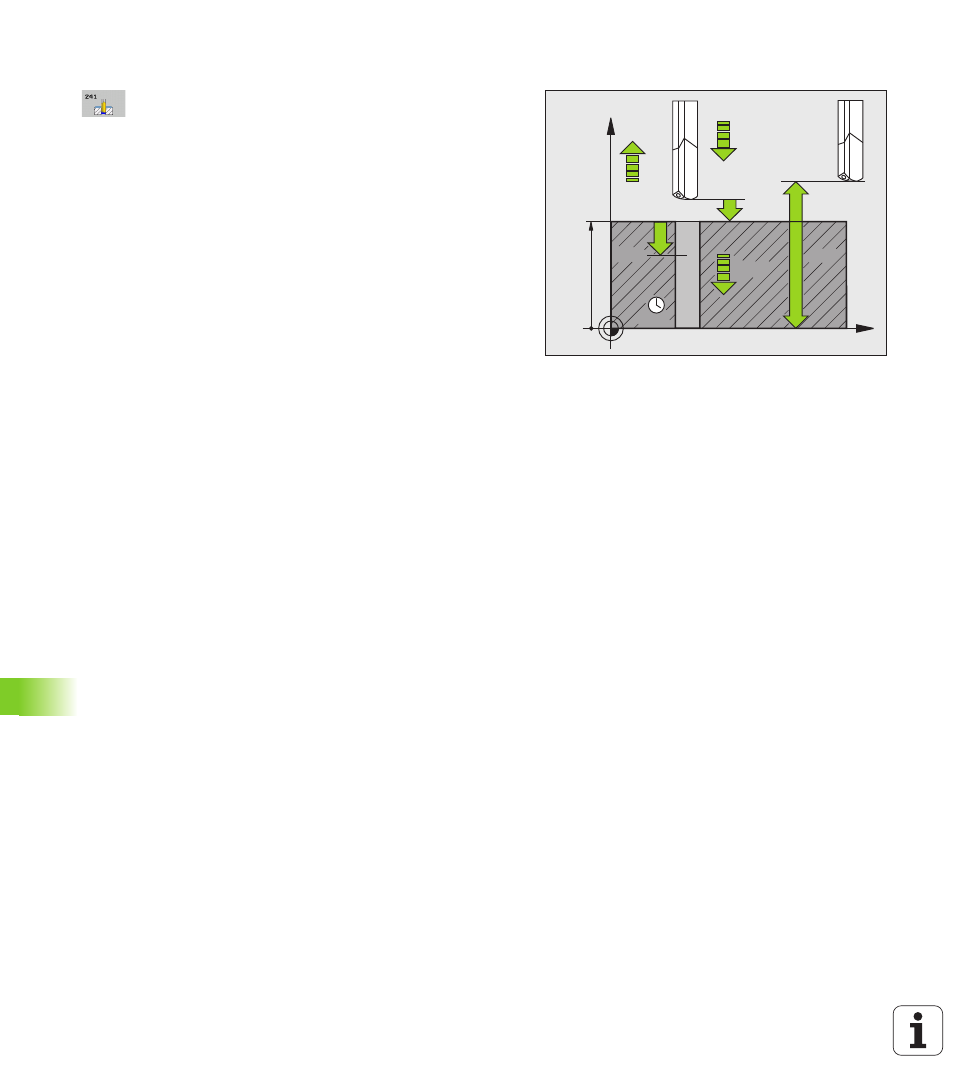

Paramètres du cycle
 Distance d'approche Q200 (en incrémental) :
distance entre la pointe de l'outil et la surface de la
pièce. Plage d'introduction 0 à 99999,9999
 Profondeur Q201 (en incrémental) : distance entre la
surface de la pièce et le fond du trou. Plage
d'introduction -99999,9999 à 99999,9999
 Avance plongée en profondeur Q206 : vitesse de
déplacement de l'outil lors du perçage, en mm/min.
Plage d'introduction 0 à 99999,999, en alternative
FAUTO, FU
 Temporisation au fond Q211 : durée en secondes
de rotation à vide de l'outil au fond du trou. Plage
d'introduction 0 à 3600,0000
 Coord. surface pièce Q203 (en absolu) : coordonnée
de la surface de la pièce. Plage d'introduction
-99999,9999 à 99999,9999
 Saut de bride Q204 (en incrémental) : coordonnée
dans l'axe de broche excluant toute collision entre
l'outil et la pièce (élément de serrage) Plage
d'introduction 0 à 99999,9999
 Point de départ plus profond Q379 (en incrémental,
se réfère à la surface de la pièce) : point de départ
effectif du perçage. La TNC se déplace de la distance
d'approche jusqu'au point de départ plus profond
avec l'avance de pré-positionnement. Plage
d'introduction 0 à 99999,9999
 Avance de prépositionnement Q253 : vitesse de
déplacement de l'outil en mm/min. lors du
positionnement de la distance d'approche jusqu'au
point de départ plus profond si la valeur introduite
pour Q379 est différente de 0. Plage d’introduction :
0 à 99999,999, en alternative FMAX, FAUTO
 Avance retrait Q208 : vitesse de déplacement de
l'outil en sortie de perçage, en mm/min. Si vous
introduisez Q208 = 0, l'outil sort alors avec l'avance
de perçage Q206. Plage d’introduction : 0 à
99999,999, en alternative FMAX, FAUTO
X
Z
Q200
Q201
Q253
Q203
Q204
Q211
Q208
Q206
Q379
