Programmation : mouvements d'outils
6.2 Pr
ogr
ammer des mouv
ements d'outils
6.2 Programmer des mouvements
d'outils
Programmer un déplacement d’outil pour un
usinage

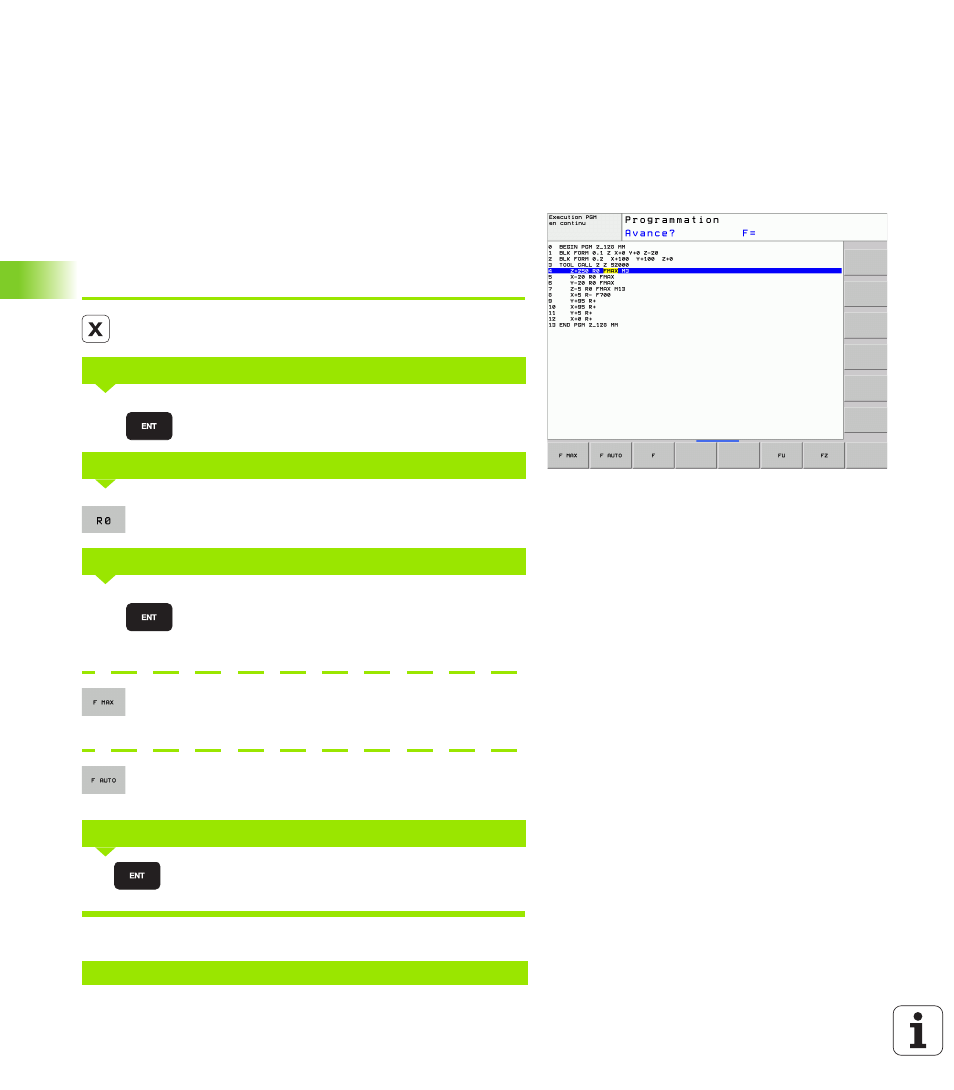

Créer des séquences de programme avec les touches d'axe
Ouvrez le dialogue texte clair avec les touches d'axe oranges. La TNC
réclame toutes les informations les unes après les autres, et
mémorise la séquence dans le programme d’usinage.
Exemple – Programmation d'une droite.
Sélectionner la touche d'axe sur lequel vous
souhaitez exécuter le positionnement, p. ex. X
Introduire la coordonnée du point final de la droite, p.
ex. 10, valider avec la touche ENT
Sélectionner la correction de rayon : p.ex., appuyer
sur la softkey R0, l'outil se déplace sans correction
Introduire l'avance, valider avec ENT : p.ex. 100
mm/min. Avec la programmation INCH : l'introduction
de 100 correspond à une avance de 10 pouces/min.
Se déplacer en rapide : appuyer sur la softkey FMAX,
ou
Déplacer l'outil à l'avance définie dans la séquence
TOOL CALL
: appuyer sur la softkey FAUTO
Introduire la fonction auxiliaire, p.ex. M3 et fermer le
dialogue avec la touche ENT
Ligne dans le programme d'usinage
COORDONNÉE?
CORRECT.RAYON : R+/R-/SANS CORR. :?
AVANCE F=? / F MAX = ENT
FONCTION AUXILIAIRE M?
X+10 R0 FMAX M3
100
100
