Mouvements d'outils dans le programme
Avec les touches d'axes oranges, vous ouvrez le dialogue Texte clair
pour une séquence de positionnement paraxiale. La TNC réclame
toutes les informations et ajoute la séquence de programme dans le
programme d’usinage.
 Coordonnées du point final de la droite, si nécessaire
 Correction de rayon RL/RR/R0
 Avance F
 Fonction auxiliaire M
Exemple de séquence CN
En fonction de la conception de la machine, et lors de l'usinage, c'est
soit l'outil qui se déplace ou la table de la machine sur laquelle est fixée
la pièce. Partez toujours du principe que c'est l'outil qui se déplace lors
de la programmation d'un contournage.

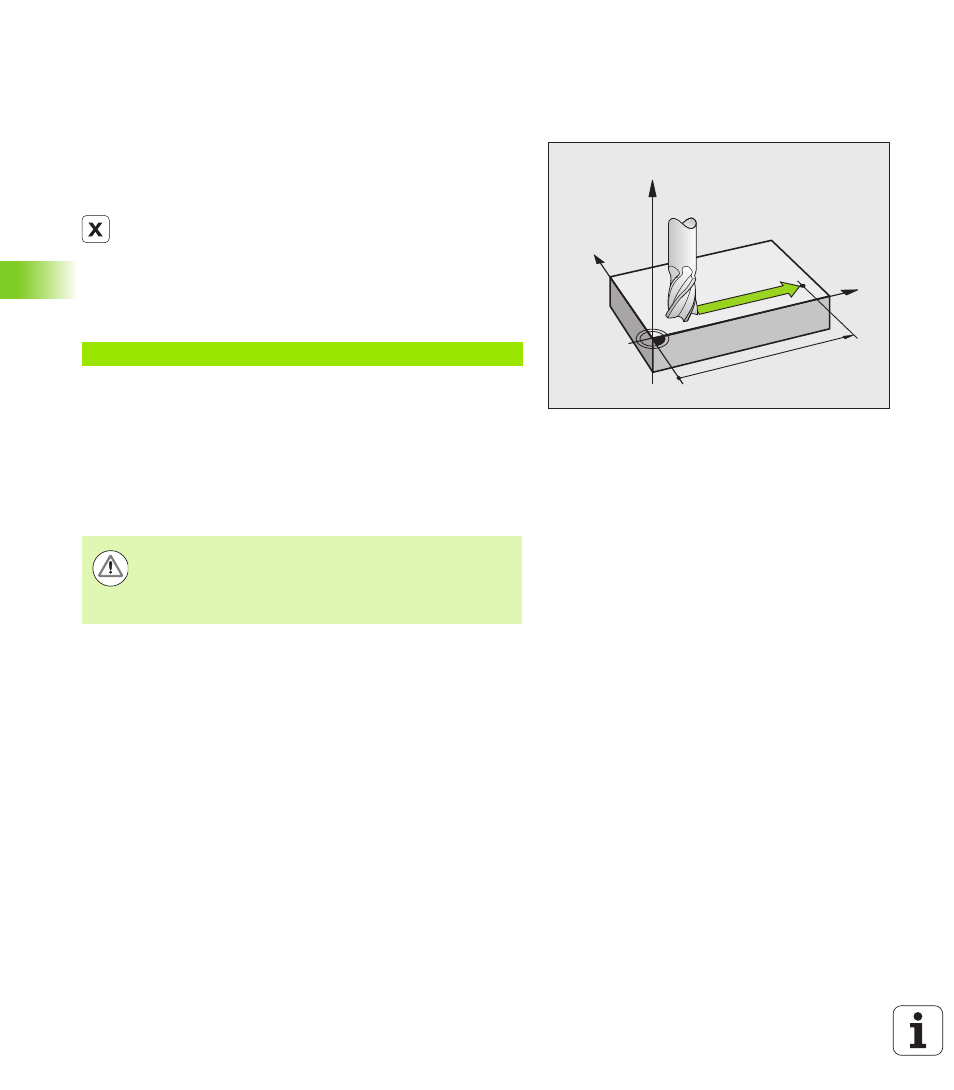

La TNC déplace l'outil sur une droite allant de sa position actuelle
jusqu'au point final de la droite. Si vous programmez plusieurs
séquences de positionnement dans un programme, le point de départ
est le point d'arrivée de la séquence précédente.
Correction de rayon
La TNC peut corriger automatiquement le rayon d'outil. Dans les
séquences de positionnement paraxiales, vous pouvez sélectionner si
la course est augmentée (R+) ou réduite (R-) de la valeur du rayon
d'outil. (voir „Correction de rayon d'outil pour des séquences de
positionnement paraxiales” à la page 159)
Fonctions auxiliaires M
Les fonctions auxiliaires de la TNC commandent :
 le déroulement du programme, p. ex. en interrompant son
exécution
 les fonctions de la machine, comme p. ex. la mise en/hors service
de la broche et de l’arrosage
 le comportement d'usinage
6 X+45 R+ F200 M3
X
Y
Z
100
Attention, risque de collision!
Au début d’un programme d’usinage, prépositionnez
l’outil pour éviter que l’outil et la pièce ne soient
endommagés.
