320 Positionnement avec introduction manuelle
12.1 Pr
ogr
ammation et exécution d'opér
a
tions simples d'usinag
e
12.1 Programmation et exécution
d'opérations simples d'usinage
Pour des opérations d'usinage simples ou pour prépositionner un outil,
on utilise le mode Positionnement avec introduction manuelle. Pour
cela, vous pouvez introduire un programme court en format texte clair
HEIDENHAIN et l’exécuter directement. Les cycles de la TNC peuvent
être également appelés à cet effet. Le programme est mémorisé dans
le fichier $MDI. L’affichage d’état supplémentaire peut être activé en
mode Positionnement avec introduction manuelle.
Exécuter le positionnement avec introduction
manuelle
Sélectionner le mode Positionnement avec introduc-
tion manuelle. Programmer au choix le fichier $MDI
Démarrer l'exécution du programme : touche START
externe

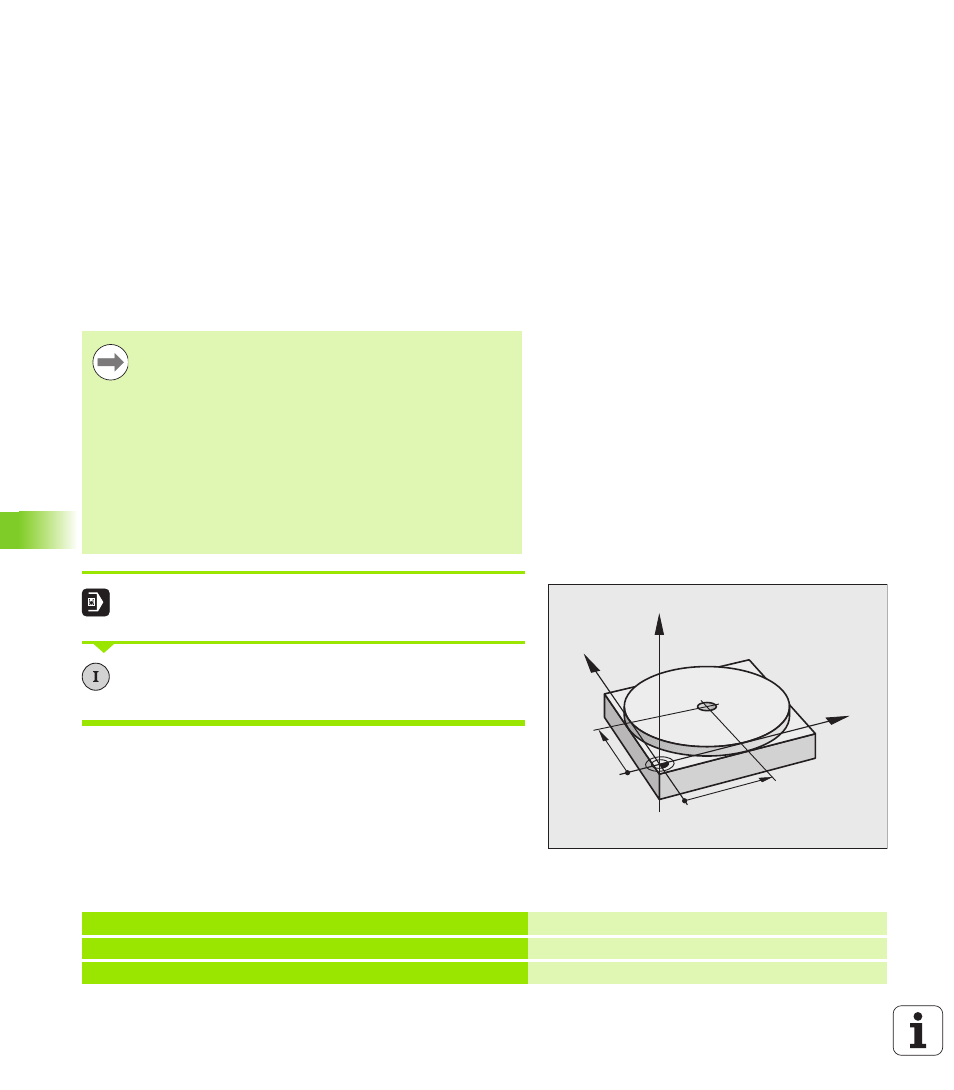

Exemple 1
Perçage d'un trou de 20 mm de profondeur sur une pièce Après avoir
fixé et dégauchi la pièce, initialisé le point d'origine, vous programmez
le perçage en quelques lignes, puis vous l'exécutez immédiatement.
L'outil est d'abord prépositionné au-dessus de la pièce à l'aide de
séquences linéaires, puis à une distance d'approche de 5 mm au
dessus du trou à percer. Celui-ci est ensuite usiné avec le cycle 200
PERCAGE
.
Restriction
Les fonctions suivantes ne sont pas disponibles en mode
de fonctionnement MDI :
 La programmation flexible de contours FK
 Répétitions de parties de programme
 Technique des sous-programmes
 Corrections de trajectoires
 Graphique de programmation
 Appel de programme PGM CALL
 Graphique d’exécution du programme
Y
X
Z
50
50
0 BEGIN PGM $MDI MM
1 TOOL CALL 1 Z S2000 Appeler l'outil : axe d'outil Z,
Vitesse de rotation broche 2000 tours/min.
