HEIDENHAIN TNC 128
433
1
7.2 POCHE RECT
ANGULAIRE (cy
c
le 251)

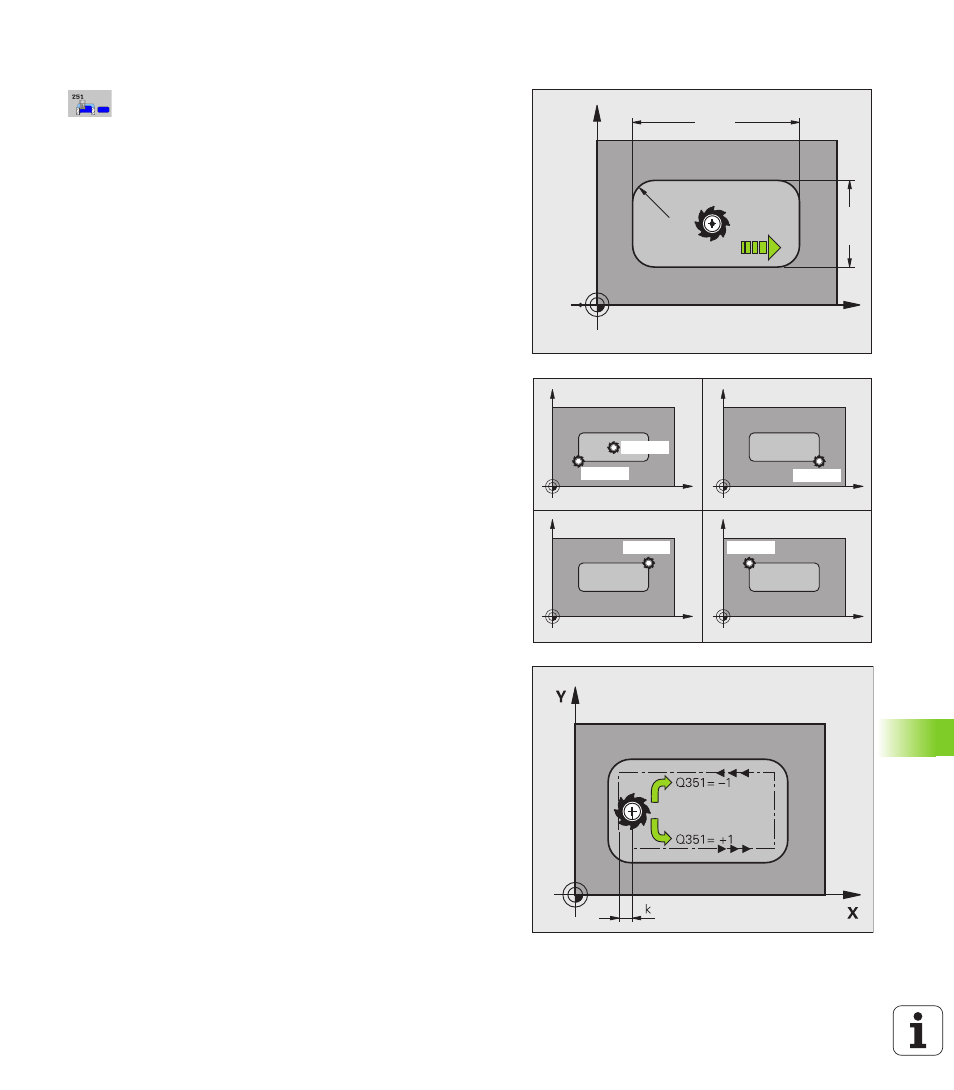

Paramètres du cycle
Opérations d'usinage (0/1/2)
Q215: Définir les
opérations d'usinage:
0: Ebauche et finition
1: Ebauche seulement
2: Finition seulement
La finition latérale et la finition en profondeur ne sont
exécutées que si la surépaisseur de finition
correspondante (Q368, Q369) a été définie
1er côté
Q218 (en incrémental) : longueur de la poche
parallèle à l'axe principal du plan d'usinage. Plage
d'introduction 0 à 99999,9999
2ème côté
Q324 (en incrémental) : longueur de la
poche parallèle à l'axe secondaire du plan d'usinage.
Plage d’introduction 0 à 99999,9999
Profondeur
Q201 (en incrémental) : distance entre la
surface de la pièce et le fond de la poche. Plage
d'introduction -99999,9999 à 99999,9999
Position poche
Q367: Position de la poche par
rapport à la position de l'outil lors de l'appel du cycle:
0: Position de l'outil = centre de la poche
1: Position de l'outil = coin inférieur gauche
2: Position de l'outil = coin inférieur droit
3: Position de l'outil = coin supérieur droit
4: Position de l'outil = coin supérieur gauche
Profondeur de passe
Q202 (en incrémental) : distance
parcourue par l'outil en une passe : introduire une
valeur supérieure à 0. Plage d’introduction 0 à
99999,9999
Avance de fraisage
Q207 : vitesse de déplacement
de l'outil lors du fraisage, en mm/min. Plage
d'introduction 0 à 99999,999 ou FAUTO, FU, FZ
Avance plongée en profondeur
Q206 : vitesse de
déplacement de l'outil lors de son déplacement à la
profondeur, en mm/min. Plage d'introduction 0 à
99999,999 ou FAUTO, FU, FZ
Avance de finition
Q385 : vitesse de déplacement
de l'outil lors de la finition latérale et du fond, en
mm/min. Plage d'introduction 0 à 99999,9999, en
alternative FAUTO, FU, FZ
Surépaisseur finition latérale
Q368 (en
incrémental) : surépaisseur de finition dans le plan
d'usinage. Plage d’introduction 0 à 99999,9999
Surép. finition en profondeur
Q369 (en
incrémental) : surépaisseur de finition pour la
profondeur. Plage d’introduction 0 à 99999,9999
X
Y
Q21
9
Q218
Q207
Q220
X
Y
X
Y
X
Y
X
Y
Q367=0
Q367=1
Q367=2
Q367=3
Q367=4
