Mode manuel et réglages
1
1
.2 Déplacement des ax
es de la mac
h
ine

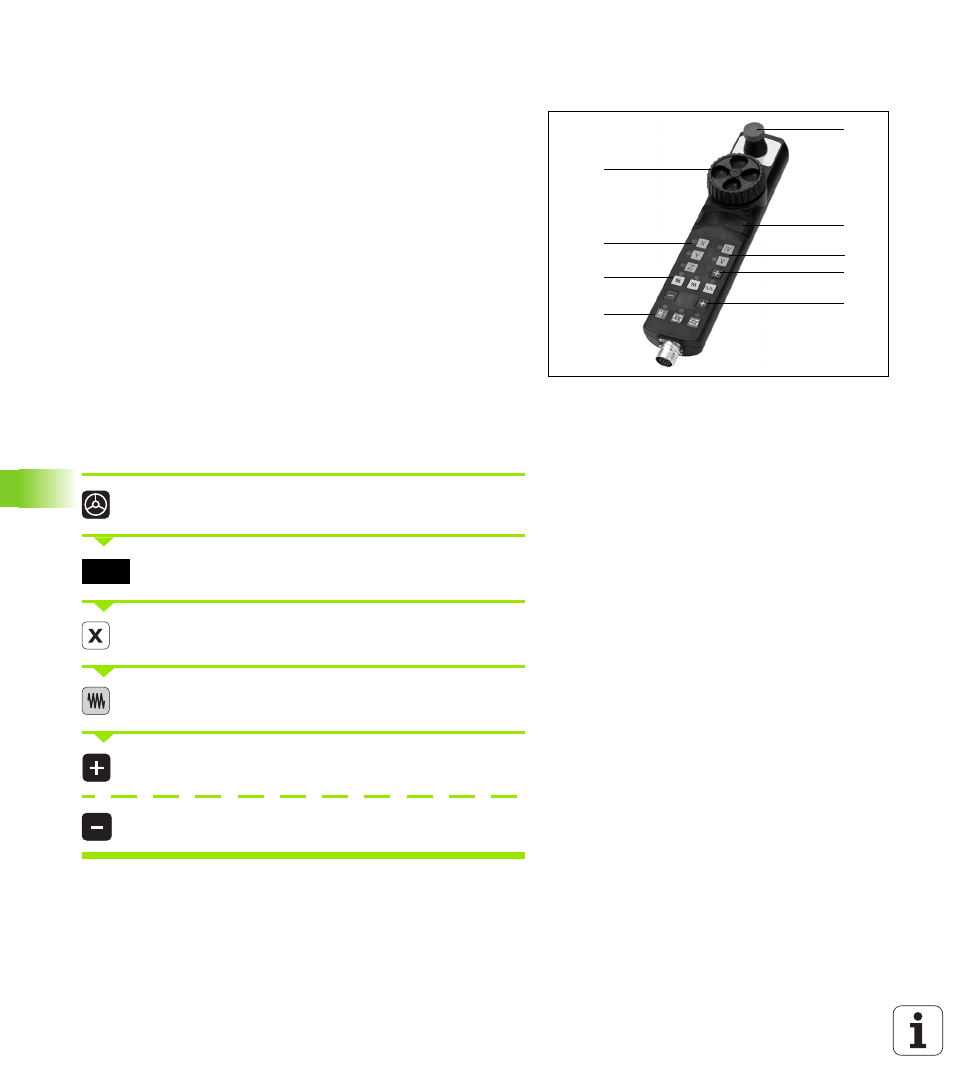

Déplacement avec la manivelle électronique
HR 410
La manivelle portable HR 410 est équipée de deux touches
d'assentiment. Les touches d'assentiment sont situées en dessous
du volant.
Vous ne pouvez déplacer les axes de la machine que si une touche
d'assentiment est appuyée (fonction dépendant de la machine).
La manivelle HR 410 dispose des éléments de commande suivants :
Les affichages en rouge indiquent l'axe et l'avance sélectionnés.
Déplacement
Sélectionner le mode Manivelle électronique
Maintenir appuyée la touche d'assentiment
Sélectionner l'axe
Sélectionner l'avance
Déplacer l'axe actif dans le sens + ou
Déplacer l'axe actif dans le sens –
2
4
6
8
1
3
4
5
7
1
Touche d'ARRET D'URGENCE
2
Volant de la manivelle
3
Touches d'assentiment
4
Touches de sélection d'axe
5
Touche de transfert de la position courante
6
Touches de sélection d'avance (lente, moyenne, rapide ; les
avances sont définies par le constructeur de la machine)
7
Direction dans laquelle la TNC déplace l'axe sélectionné
8
Fonctions-machine (définies par le constructeur de la machine)
