HEIDENHAIN TNC 128 311
1
1
.7 Initialisation du point d'or
igine a
v
e
c palpeur 3D

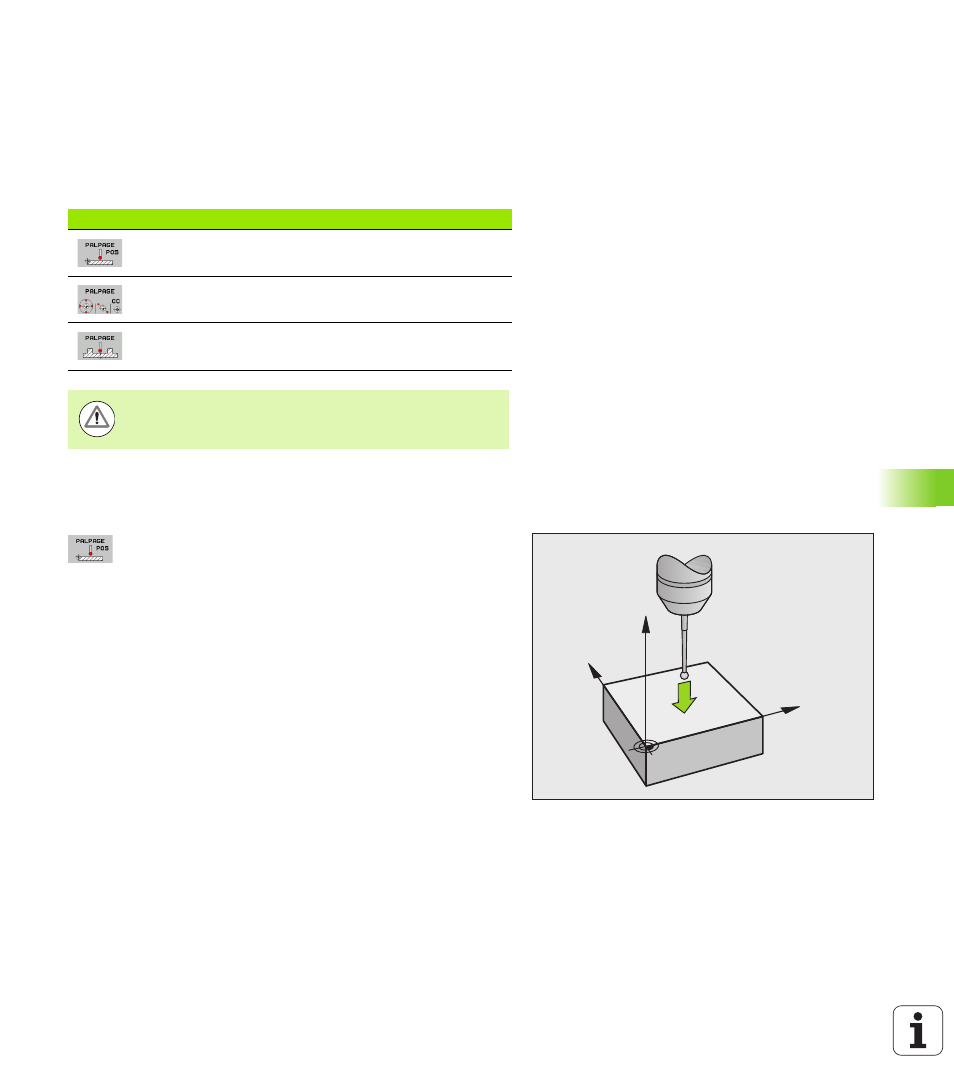

11.7 Initialisation du point d'origine
avec palpeur 3D
Résumé
Avec les softkeys suivantes, vous sélectionnez les fonctions
destinées à initialiser le point d'origine de la pièce dégauchie :
Initialisation du point d'origine sur un axe au
choix
 Sélectionner la fonction de palpage : appuyer sur la
softkey PALPAGE POS
 Positionner le palpeur à proximité du point de palpage
 Sélectionner en même temps la direction de palpage
et l'axe dont le point d'origine doit être initialisé, p. ex.
palpage de Z dans le sens Z– : sélectionner par
softkey
 Palpage : appuyer sur la touche START externe
 Point d'origine : introduire la coordonnée nominale,
valider avec la softkey INITIAL. POINT DE
RÉFÉRENCE, voir „Ecrire les valeurs de mesure des
cycles palpeurs dans un tableau de points-zéro”, page
303
 Quitter la fonction de palpage : appuyer sur la softkey
FIN
Softkey Fonction Page
Initialiser le point d'origine sur un axe
donné avec Page 311
Initialisation du centre de cercle
comme point d'origine Page 312
Axe central comme point d'origine Page 315
HEIDENHAIN ne garantit le bon fonctionnement des
cycles de palpage qu'avec les palpeurs HEIDENHAIN.
Y
X
Z
