15.4 Définition de motifs a
v
e
c P
A
T
TERN DEF
Définir un arc de cercle

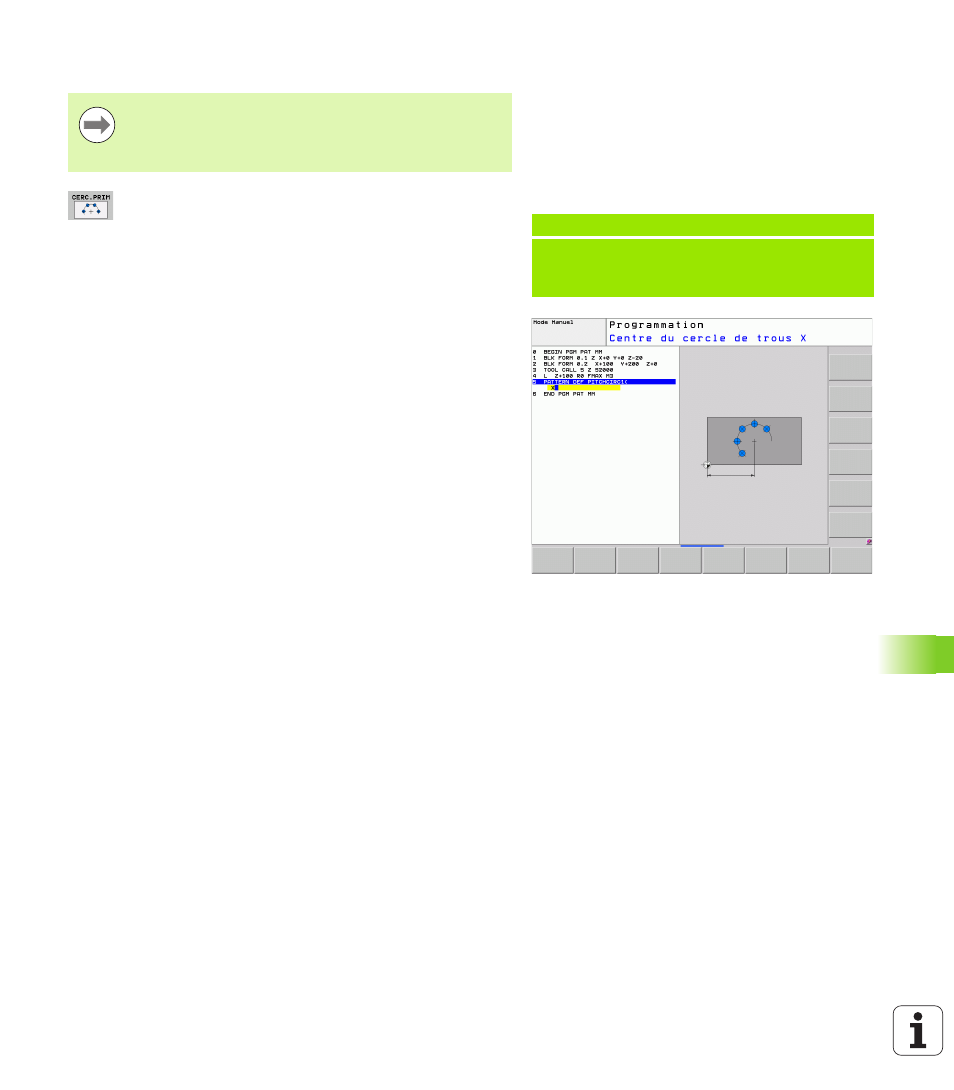

Centre du cercle de trous X
(en absolu) :
coordonnée du centre du cercle en X
Centre du cercle de trous Y
(en absolu) :
coordonnée du centre du cercle en Y
Diamètre du cercle de trous
: diamètre du cercle de
trous
Angle initial
: angle polaire de la première position
d'usinage. Axe de référence : axe principal du plan
d'usinage courant (p. ex. X avec l'axe d'outil Z). Valeur
positive ou négative possible
Incrément angulaire/angle final
: angle polaire
incrémental entre deux positions d'usinage. Valeur
positive ou négative possible En alternative, on peut
introduire l'angle final (commutation par softkey)
Nombre d'usinages
: nombre total de positions
d'usinage sur le cercle
Coordonnée surface pièce
(en absolu) : introduire la
coordonnée Z à laquelle doit débuter l'usinage
Si vous définissez une surface de pièce en Z différente
de 0, cette valeur agit en plus de la valeur du paramètre
Coord. surface pièce Q203 qui est défini dans le cycle
d'usinage.
Exemple : Séquences CN
10
Z+100 R0 FMAX
11 PATTERN DEF
PITCHCIRC1 (X+25 Y+33 D80 START+45 STEP30
NUM8 Z+0)
