92 2 Installation et Spécifications
2.3 Configur
ation du logiciel
Configuration encodeur
Les écrans Encodeurs et Réglages contiennent les données et
champs de configuration des encodeurs.
Ecran encodeurs
Ces champs de configuration d'écrans pour les encodeurs
contiennent :
„ Sélection d'axe
„ Résolution de l'encodeur
„ Type d'encodeur (TTL ou analogique)
„ Sélection de marques de référence
„ Machine zéro offset (MZ Cnts)
„ Inversion du sens de comptage de l'encodeur
„ Unité de mesure
Pour configurer les paramètres dans l'écran Encodeurs :
U Appuyer sur MENU/SETUP pour afficher le menu setup et mettre en
surbrillance le sujet "Encodeurs".
U Mettre en surbrillance le champ Axes et appuyer sur la soft key pour
sélectionner l'axe.
U Mettre en surbrillance le champ nommé Résolution et saisir la
résolution de l'encodeur avec les unités du champ Unités.
La procédure de configuration est identique pour tous les
axes.
Le sujet du menu Encodeurs est en

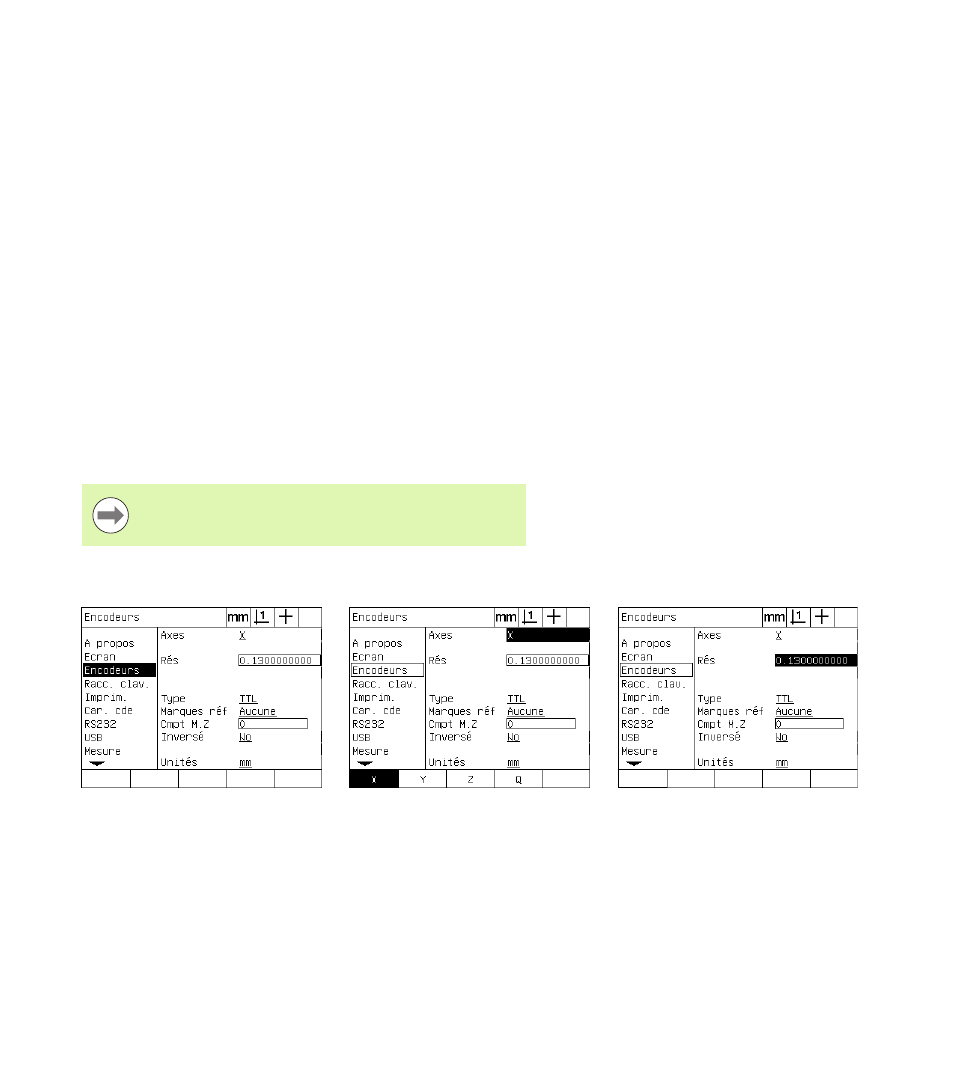

surbrillance Appuyer sur la soft key d'un axe Saisir la résolution de l'encodeur
