14 1 Présentation
1
.1 ND 120
0
Intr
oduction
1.1 ND 1200 Introduction
Le ND 1200
®
est un calculateur géométrique 2D qui effectue des
mesures sur 2, 3 ou 4 axes avec une très grande précision en utilisant
des encodeurs analogiques ou TTL. Le ND 1200 peut être utilisé avec
des projecteurs de profil, des microscopes de mesure ou des
systèmes de mesure par vidéo. Il s'intègre au sein d'une ligne de
production ou d'un contrôle final de qualité.
Les fonctions suivantes sont disponibles dans le ND 1200 :
„ Exploitation de l'encodeur avec une seule marque de référence ou
plusieurs à distances codées
„ Correction d'erreur, linéaire, linéaire segmentée et non linéaire en
option
„ Facteur d'échelle pour des pièces qui se dilatent ou se contractent
„ Interface utilisateur multilingue sélectionnable par l'utilisateur
„ Fonctions soft key en bas de l'écran permettant d'accéder à
diverses fonctions
„ Touches curseur fléché pour une navigation facile dans les listes et
menus
„ Touches individuelles de fonctions mesure figures :
„ Unité de mesure : mm ou pouce
„ Origine 1 ou origine 2
„ Système de coordonnées cartésiennes ou polaires
„ Alignement électronique (skew) de la pièce, évitant ainsi un
dégauchissage fastidieux
„ Deux origines pour mesures absolues ou incrémentales
„ Touches de remise à zéro et de présélection des axes pour définir
les origines
„ Sélection facile de mesures de figures par l'utilisation de touches
individuelles de fonctions :
„ Points, droites, cercles, distances, angles
„ Alignement de la pièce
„ Mesure Magique
®
pour identification automatique du type de
figure
„ La mesure de figure peut inclure :
„ Mesures des figures géométriques des pièces
„ Création de figures par introduction de données géométriques
„ Création de nouvelles figures à partir de figures existantes
„ Applications des tolérances

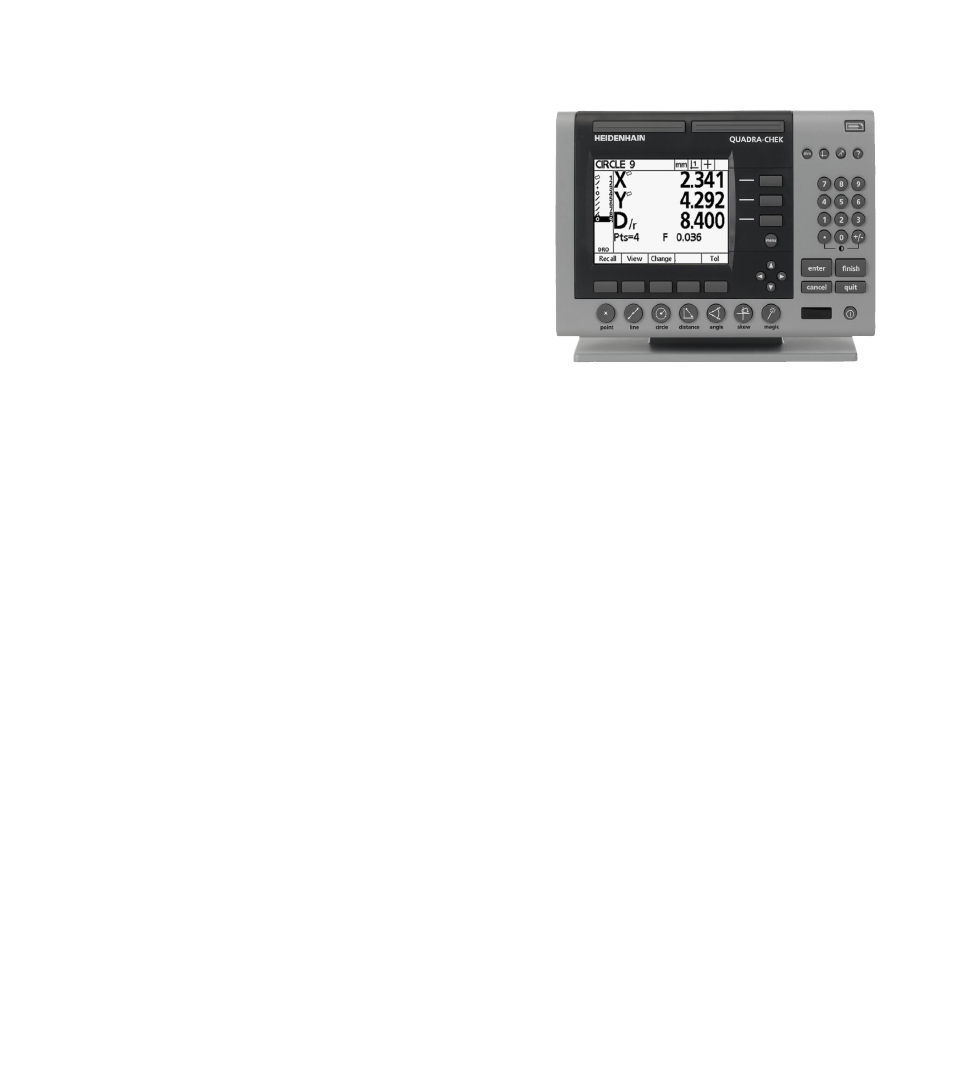

ND 1200 Face avant du boîtier
