ND 1200 QUADRA-CHEK 35
1
.3 Prépar
ation de la mesur
e Aligner une pièce sur un axe de mesure
Des mesures précises exigent un parfait alignement de la pièce sur un
axe de mesure. Des erreurs de mesure sont causées par un non
alignement de la pièce. Utiliser la fonction SKEW pour convertir les
coordonnées machine en coordonnées pièce et compenser le défaut
d'alignement de la pièce. Mesurer un alignement à chaque fois qu'une
nouvelle pièce est montée sur la table de mesure.
Mesurer une droite d'alignement en palpant l'arête d'un axe principal
d'une pièce. Un minimum de deux points est nécessaire pour une
droite, mais le palpage de plusieurs points améliore la précision.
Effectuer un alignement de pièce (Skew)
U Appuyer sur la touche SKEW.
U Palper au minimum deux points sur l'arête de la pièce.
Dans l'exemple indiqué, la pièce est alignée sur l'axe
X en palpant trois points de l'arête inférieure.
Ici, par exemple, l'alignement est effectué ici sur l'arête
d'une pièce. Pour les alignements de pièce, on peut
utiliser d'autres éléments que des arêtes. Par exemple, il
est possible de faire un alignement sur une droite
construite passant par les centres de deux trous.
L'angle d'orientation de la droite d'alignement ne doit pas
dépasser 45 degrés par rapport à l'axe de mesure.

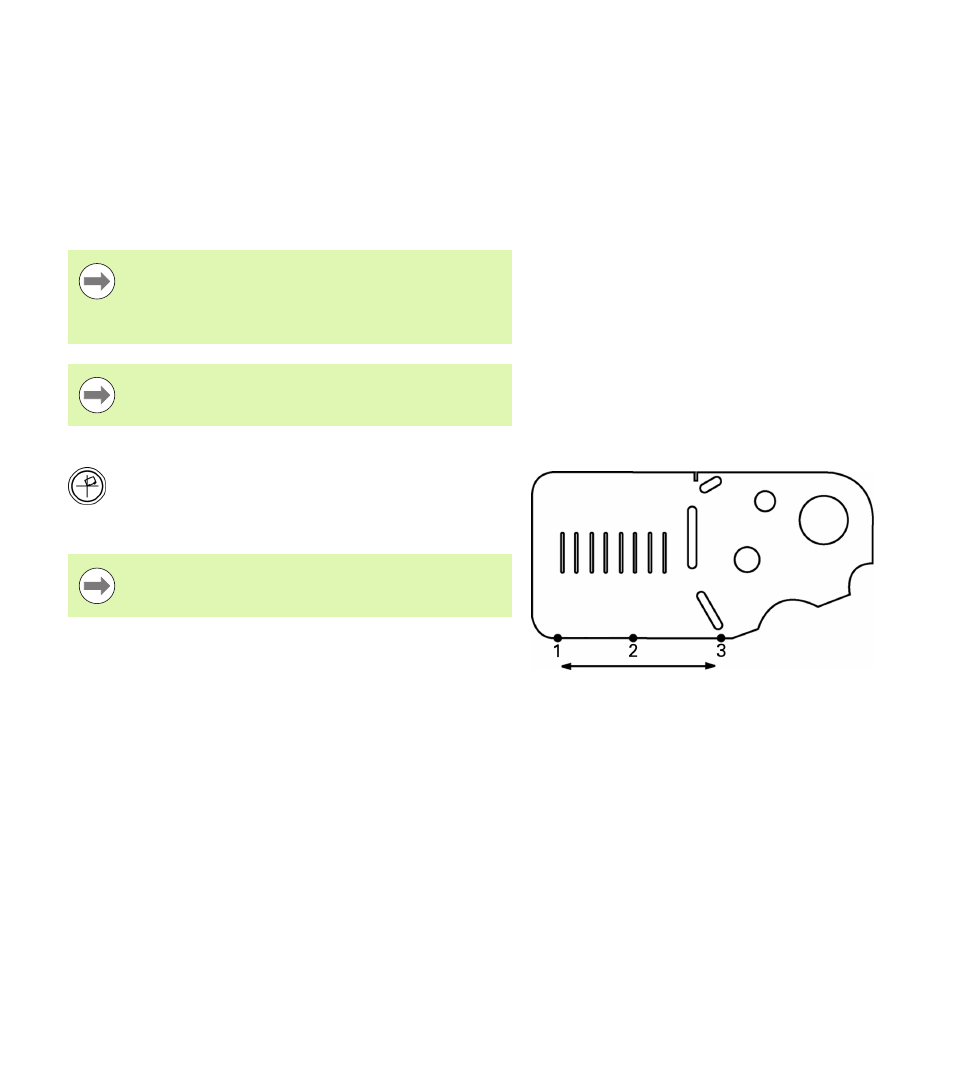

Trois points sont palpés pour aligner l'arête inférieure
d'une pièce sur l'axe X.
La pièce pourrait être également alignée sur une arête
verticale de l'axe Y.
