1.8 Programmation
Programmes ND 1200
Les programmes du ND 1200 automatisent les mesures répétitives et
les opérations de contrôle. Les programmes du ND 1200 sont des
séquences de mesure et autres opérations d'apprentissage. Ils
peuvent être exécutés ultérieurement lors de contrôle de pièces
identiques. Toutes opérations d'apprentissage peuvent y être
incluses. Les pièces identiques étant mesurées de la même façon, les
programmes garantissent un gain de temps et une plus grande
fiabilité.

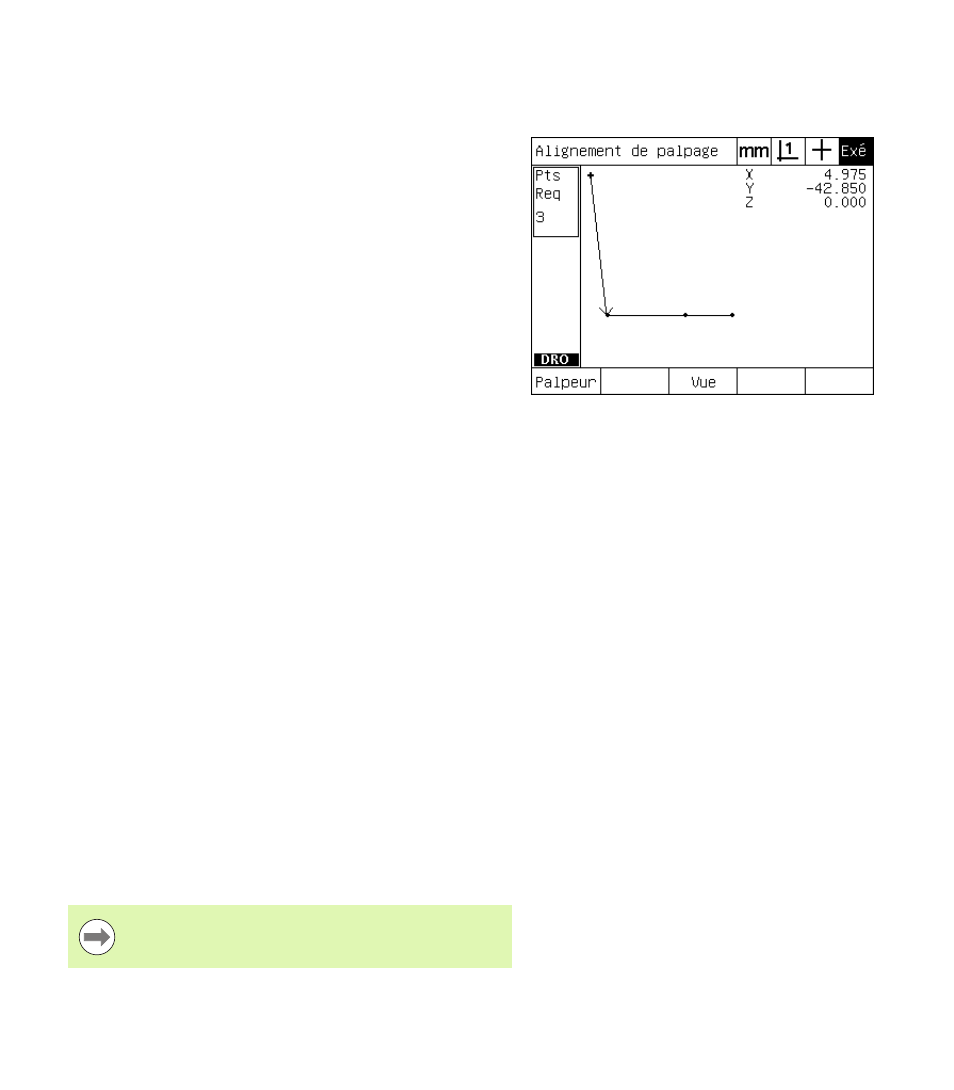

Lorsque le programme est en exécution et avec l'écran graphique
VUE, l'opérateur est assisté par une représentation de la pièce
contrôlée . L'affichage graphique de la figure indique le prochain point
à palper ainsi qu'une flèche représentant le palpeur. Simultanément au
déplacement de la table au point indiqué, la flèche se rapproche du
point affiché dans l'écran.
Les programmes du ND 1200 peuvent être :
„ Enregistrés
„ Exécutés
„ Edités
„ Copiés
„ Effacés
Enregistrement d'un programme
Pour enregistrer un programme ND 1200 :
U Appuyer sur la touche MENU.
U Appuyer sur la soft key PROG. L'écran Programme s'affiche.
U Appuyer sur la soft key ENREG. La fenêtre de dialogue du numéro
de programme s'affiche.
U Saisir le numéro de programme souhaité et appuyer sur la soft key
OK.
U Effectuer la mesure souhaitée et d'autres opérations à enregistrer.
U Appuyer sur la touche MENU.
U Appuyer sur la soft key PROG.
U Appuyer sur la soft key FINIR pour arrêter l'enregistrement du
programme. Le nouveau programme est ajouté à la liste des
programmes.
U Appuyer sur la touche FINISH pour revenir à l'écran DRO.
U Exécuter et tester le programme pour vérifier s'il est correct.
Modifier le programme si nécessaire.
Quand le programme est en exécution, la soft key
VUE permet d'afficher le graphique cible
Un exemple d'enregistrement de programme se trouve à
la page suivante.
