56 1 Présentation
1
.7 T
o
lér
a
ncement
Application de tolérances
La méthode pour appliquer les tolérances est identique pour tous les
types de figure. Pour appliquer une tolérance :
U Mettre en surbrillance une figure dans la liste avec les touches du
CURSEUR FLÉCHÉ.
U Appuyer sur la soft key TOL pour afficher les soft keys de
tolérances.
U Appuyer sur la soft key correspondant au type de tolérance
souhaité, comme le faux-rond d'un cercle. Un nouvel écran apparaît
contenant des champs de données pour les valeurs nominales et les
tolérances.
U Saisir les valeurs nominales et les tolérances puis appuyer sur la
touche FINISH pour afficher les résultats. Appuyer à nouveau sur la
touche finish pour revenir à l'écran DRO.
Si les mesures sont à l'intérieur des tolérances, la fenêtre de la soft
key Tol est cochée. Les mesures hors tolérances sont signalées par
un cercle barré dans la fenêtre de la soft key Tol., et par les caractères
en "contour tracé" dans l'écran DRO.

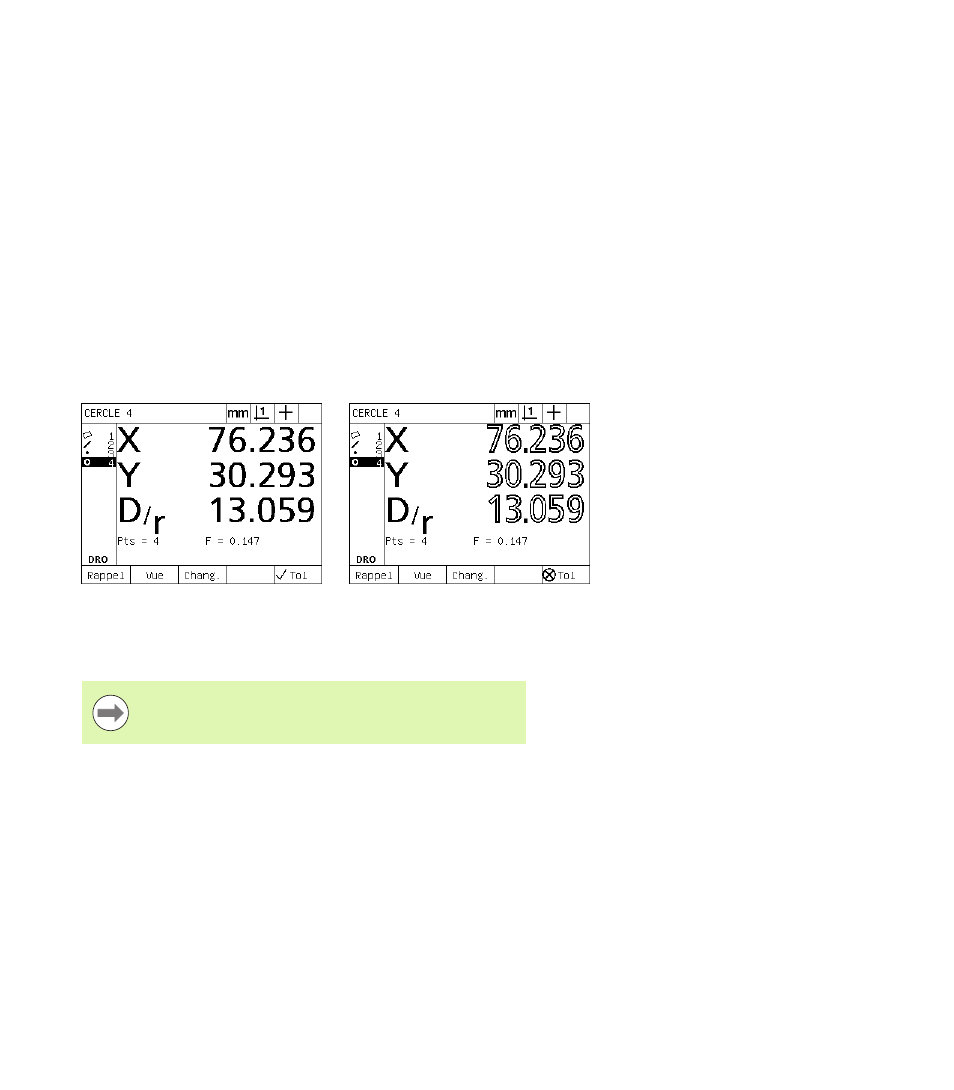

La fenêtre de la soft key TOL est cochée
lorsqu'on est à l'intérieur des tolérances L'état hors tolérance est indiqué par un
cercle barré dans la fenêtre de la soft key
TOL et par des caractères en "contour
tracé" .
Un exemple d'application de tolérance est indiqué à la
page suivante.
