108 2 Installation et Spécifications
2.3 Configur
ation du logiciel
Correction NLEC par mesure de points d'une grille de référence
U Positionner l'étalon dans le sens de l'axe à mesurer.
U Aligner l'étalon aussi proche que possible de l'axe, et effectuer un
alignement skew comme décrit au chapitre 1(Voir "Aligner une pièce
sur un axe de mesure" à la page 35).
U Créer une origine de référence en palpant le point de la position 1.1
de la grille de référence et appuyer sur les touches des AXES X et Y
pour une remise à zéro.
U Lorsque le réticule est positionné sur le point 1.1 de la grille de
référence, mettre en surbrillance le sujet NLEC du menu setup.
Mettre en surbrillance les champs Taille Grille X et Y et saisir le
nombre de points par axe. Dans cet exemple, 3 points sont saisis
dans les champs Taille Grille X et Y pour définir une grille de
référence de 3 X 3.
U Mettre en surbrillance les champs Taille cellule X et Y et saisir la
distance entre les points de référence. Dans cet exemple, la
distance entre les points sur les axes X et Y est de 1 pouce
(25,4 mm). Mettre en surbrillance le champ Machine 0 et appuyer
sur la soft key EN COURS et saisir les décalages X et Y entre le zéro
machine ND 1200 et l'origine de la grille de référence. Les décalages
des deux axes sont saisis et affichés automatiquement dans le
ND 1200.
U Mettre en surbrillance le champ Pos X. Initialement, les champs Pos
X et Y contiennent les valeurs 1. Ces valeurs sont incrémentées
dans le ND 1200 dès que l'étalonnage est effectué. Appuyer sur la
soft key ETALON. pour commencer l'étalonnage NLEC, suivez
ensuite les instructions fournies dans l'écran. Pendant les mesures,
les positions sont indiquées dans le coin en haut à gauche de l'écran
DRO. Une fois les mesures avec la grille achevées, les valeurs
nominales (certifiées) et actuelles (mesurées) s'affichent dans les
champs Nominal et Actuel pour chaque position de la grille.

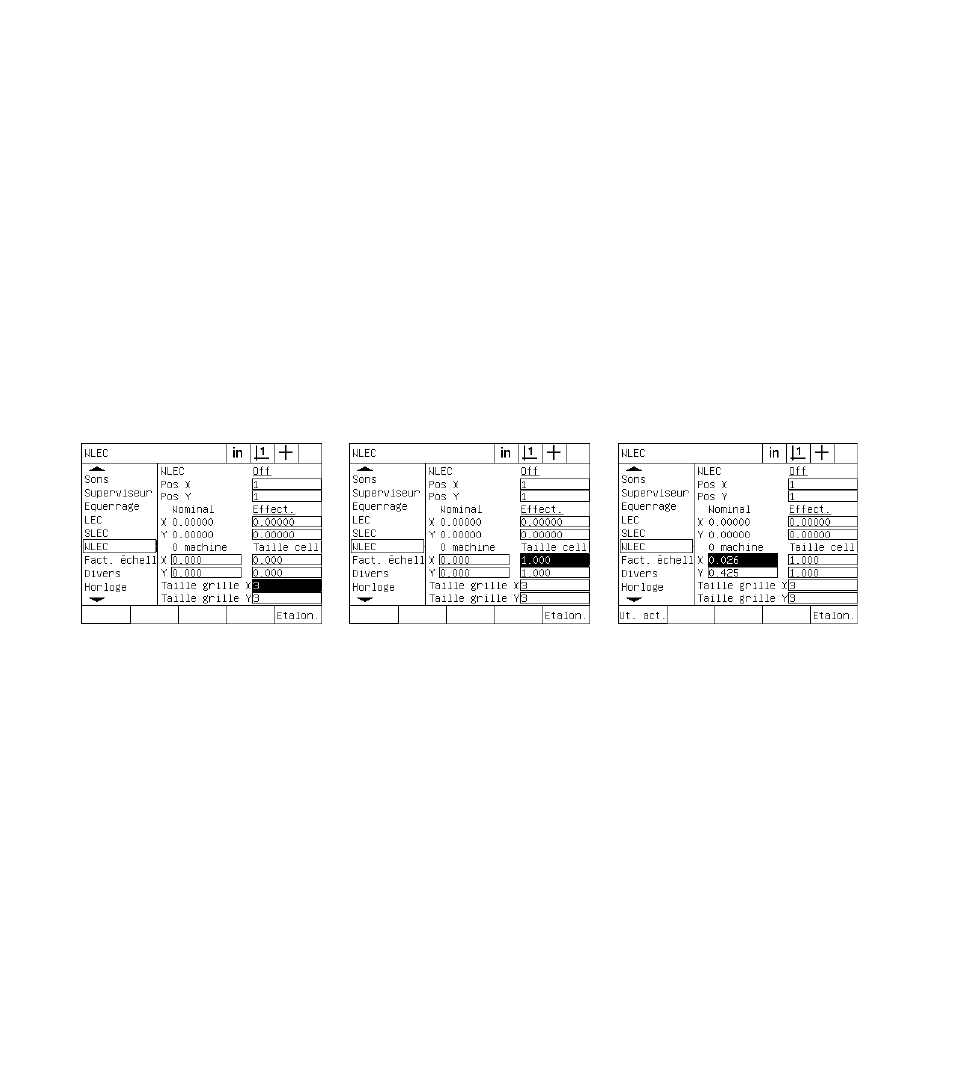

Saisir la taille des grilles de référence X
et Y Saisir la taille des cellules X et Y Saisir le décalage du zéro machine
