HEIDENHAIN ND 1200 - Manuel (Page 39)

ND 1200 QUADRA-CHEK 39
1
.4
Me
sur
e
de
fi
gur
e
s
1.4 Mesure de figures
Figures de pièce
Les figures sont créées en palpant des points qui définissent la
géométrie de la pièce. Par exemple, plusieurs points palpés sur la
périphérie d'un cercle définissent sa géométrie. Une représentation
numérique et graphique assiste l'opérateur. Une géométrie mesurée
est toujours nommée figure. Elle est représentée sous forme
graphique ou avec ses données numériques en appuyant sur la soft
key VUE. Il existe plusieurs types de figures avec des informations
différentes pour chacune d'entre elles. Par exemple, un cercle
possède un point de centre et un rayon, un point possède une
position, et un angle des degrés.
Liste des figures
Chaque figure mesurée est ajoutée à la liste des figures. Dans la partie
gauche de l'écran LCD apparait la liste des figures visibles dans les
modes DRO et mesure. Chaque figure est identifiée par un nombre et
représentée par une icône (par ex. cercle, droite, etc.). La liste peut
contenir jusqu'à 100 figures. Utiliser les touches du CURSEUR
FLÉCHÉ pour naviguer dans la liste. Mettre en surbrillance les figures
à rappeler, imprimer ou envoyer à un ordinateur ou une clé USB.
Sélectionner les figures parentes de la liste pour construire de
nouvelles figures. Pour effacer les figures, utiliser la touche CANCEL
ou la touche ECRAN ON/OFF. En général, l'utilisateur devrait effacer
de la liste les anciennes figures, origines, et alignements avant chaque
nouvelle session.

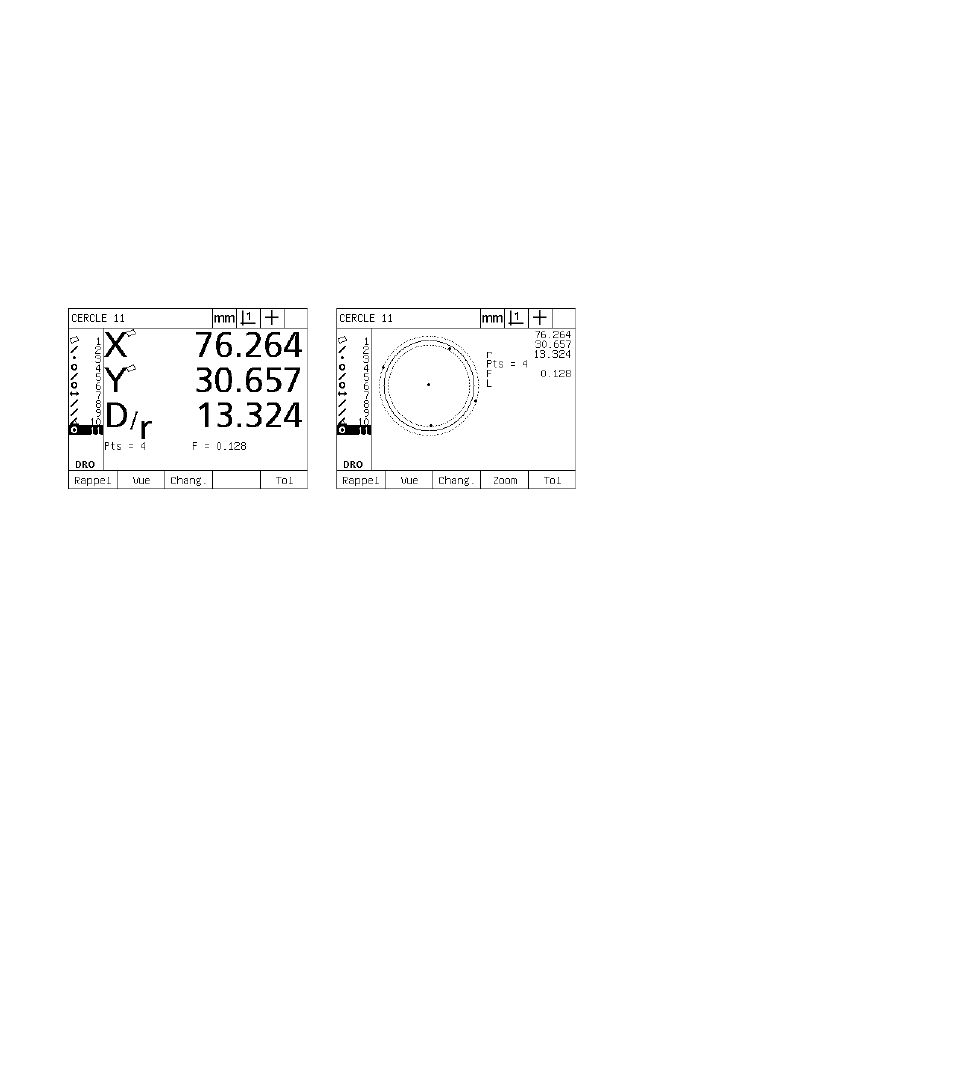

Caractéristiques numériques de la figure Représentation graphique de la figure
