44 1 Présentation
1
.4
Me
sur
e
de
fi
gur
e
s
Mesure de droites
Deux points au moins sont requis pour mesurer un droite. Un
maximum de 100 points peut être palpé et sera interprété par
l'Algorithme de calcul pour définir la droite.
U Appuyer sur la touche MESURE DROITE. L'écran
Palper Droite s'affiche. Appuyer deux fois sur la
touche pour mesurer une série de droites avec la
répétition auto.
U Déplacer la table, cibler avec le réticule une extrémité
de la droite et appuyer sur la touche ENTER.
U Déplacer la table, cibler avec le réticule une autre
extrémité de la droite et appuyer sur la touche
ENTER.
U Appuyer sur la touche FINISH pour terminer la
mesure. La position de la droite et de l'angle sont
affichés, la figure droite est ajoutée à la liste des
figures.
U Appuyer sur la soft key CHANGER pour choisir
l'algorithme approprié.
L'algorithme approprié comprend:
„ LSBF: calcul de forme déterminé par la déviation minimum de la
somme des moindres carrées.
„ ISO: Calcul de forme déterminé par la déviation minimum.

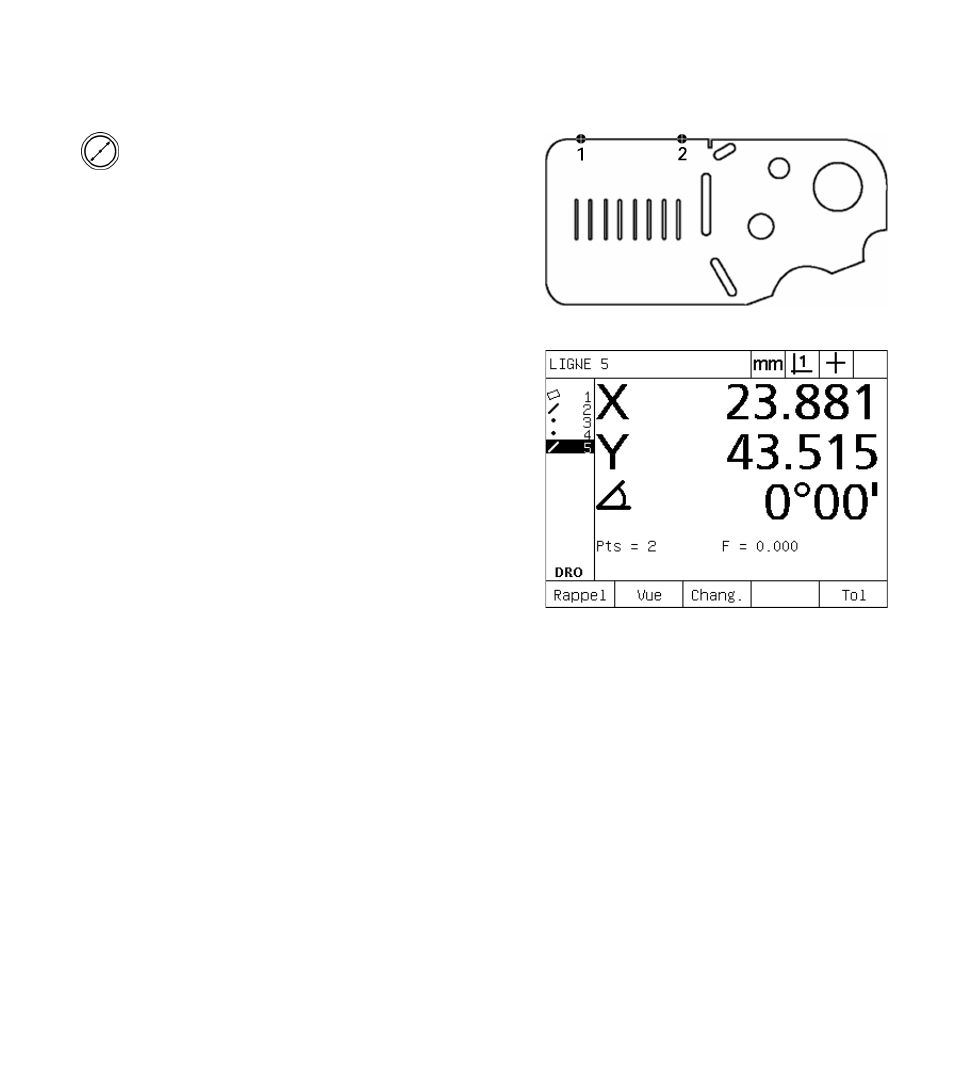

Une droite de la pièce est palpée
La position de la droite et l'angle sont affichés, la
figure droite est ajoutée à la liste des figures
