Mesure de figures
Le ND 1200 mesure des figures de point, de droite, de cercle, de
distance et d'angle. Pour mesurer une figure avec l'annotation
antérieure (Voir "Sélectionner l'annotation souhaitée" à la page 32) :
U Appuyer sur la touche MESURE de la figure souhaitée
U Palper les points requis
U Appuyer sur la touche FINISH.
Répétition auto
Utiliser la répétition auto pour mesurer plusieurs figures de même
type (comme une série de cercles). Appuyer deux fois sur la touche
MESURE de la figure souhaitée pour activer la répétition auto. Par
exemple, appuyer deux fois sur la touche MESURE de CERCLE pour
mesurer une série de cercles. Quand une répétition auto est
sélectionnée, le mot désignant la figure passe au pluriel. Par exemple,
le terme Palper Cercle devient Palper Cercles comme indiqué ci-
dessous.
Utiliser répétition auto et annotation postérieure pour accélérer les
mesures répétitives. Par exemple, pour mesurer une douzaine de
cercles l'utilisateur doit appuyer sur la touche MESURE de CERCLE
avant de mesurer chaque cercle et appuyer sur la touche FINISH pour
chaque mesure. Pour les mêmes mesures, en utilisant répétition auto
et annotation postérieure, l'utilisateur doit appuyer deux fois sur la
touche MESURE de CERCLE et ensuite une fois sur la touche FINISH
après la mesure des douze cercles. Appuyer sur la touche FINISH pour
annuler la fonction répétition auto.

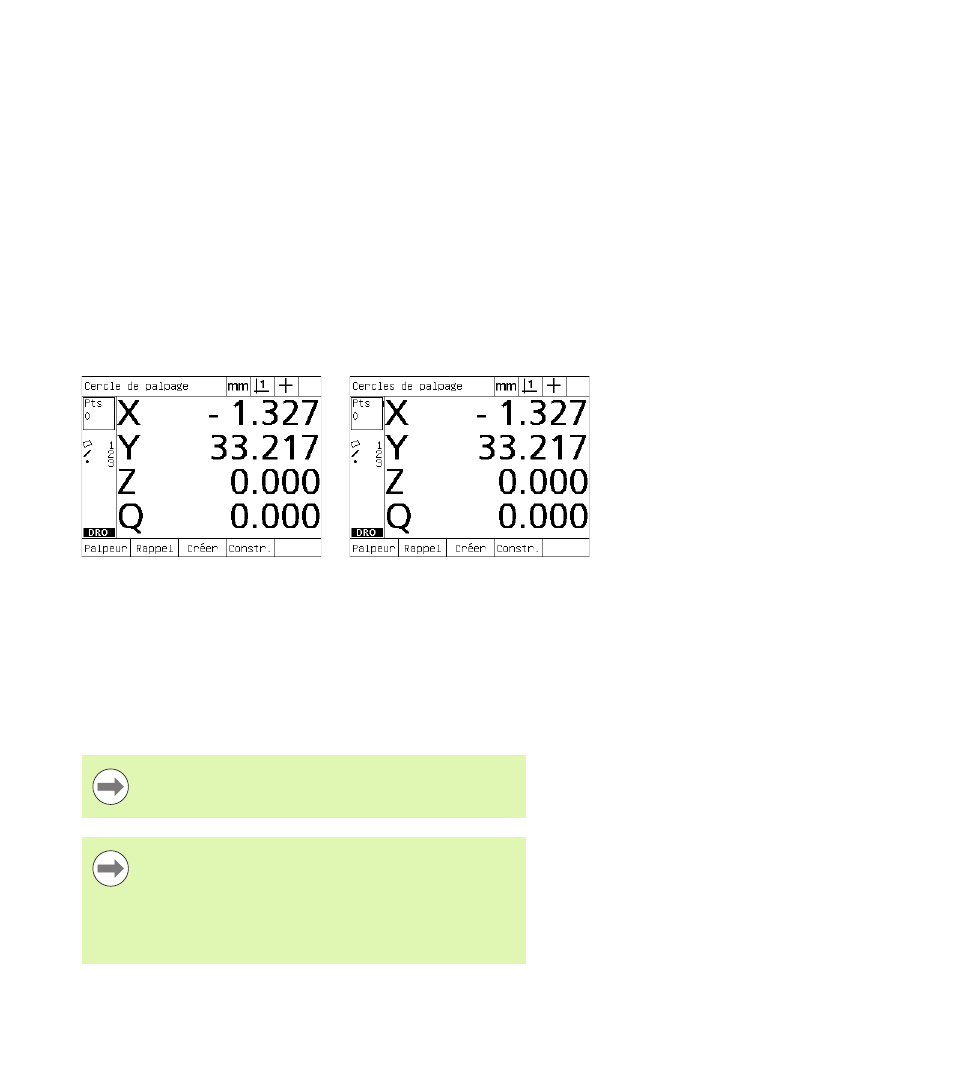

Ecran Palper Cercle Ecran Palper Cercles
Des exemples de mesure figurent dans les pages
suivantes et utilisent le réticule pour palper les points de la
pièce de démo 2D livrée avec chaque ND 1200.
Exemples montrant le palpage et la mesure de figure
utilisant l'annotation postérieure. Un nombre de points
minimum est défini en usine pour chaque type de figure.
Le nombre de points exigé pour chaque type de figure
peut être changé dans l'écran -menu, setup, mesures.
Cette fonction sera expliquée au chapitre 2 : Installation,
Paramétrage et Spécifications.
