2.2 Installation du matér
iel
Raccordement d'une pédale ou d'un clavier de
commande à distance
La pédale et le clavier de commande à distance en option se
raccordent à la prise RJ-45 situé sur le côté du ND 1200.
Le cas le plus fréquent est l'utilisation de la pédale seule ou du clavier
de commande seul. Cependant, les deux appareils en option peuvent
se brancher simultanément sur un répartiteur RJ-45.
La prise RJ-45 et le répartiteur sont montrés ici :
La pédale et le clavier de commande à distance peuvent être utilisés
seuls ou ensembles :
„ Pédale
„ Pédale et clavier de commande à distance
Lorsque la pédale et le clavier de commande à distance sont branchés
sur un répartiteur RJ-45, toutes les fonctions des deux appareils sont
actives. Cependant, le commutateur partage les touches
programmables avec les touches 7 et 8 du clavier de commande à
distance. Par conséquent, les fonctions affectées aux deux contacts
du commutateur sont en relation avec les touches 7 et 8 du clavier de
la commande à distance.
Pour raccorder un commutateur à pédale ou un clavier de commande
à distance :
U Vérifier que le ND 1200 soit hors tension.
U Raccorder le répartiteur RJ-45 à la prise RJ-45 du ND 1200 si
plusieurs appareils sont utilisés.
U Raccorder la prise RJ-45 des appareils à la prise RJ-45 du répartiteur
si plusieurs appareils sont utilisés, ou directement à la prise RJ-45
du ND 1200 si un seul appareil est utilisé.

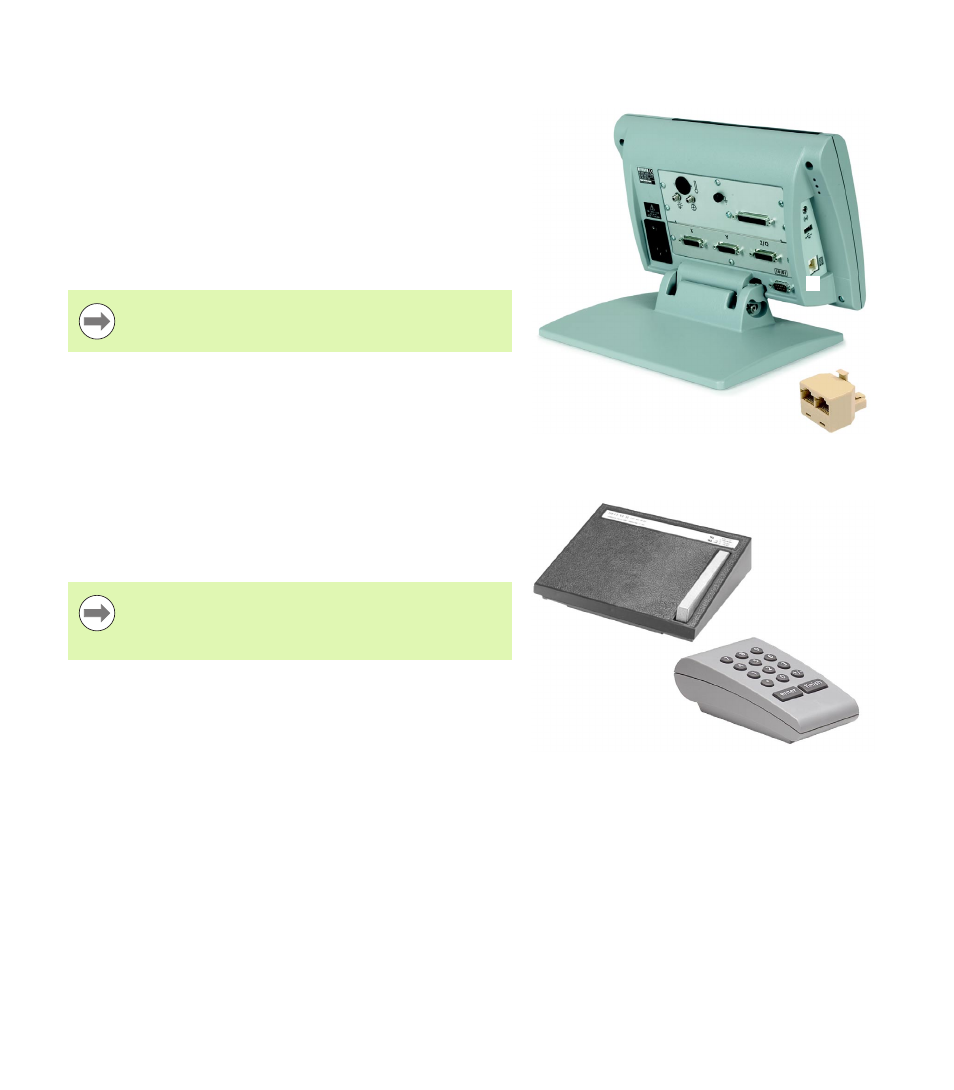

Prise RJ-45 et répartiteur RJ-45
Pédale et clavier de commande à distance en option
1
2
1 Prise RJ-45
2 Répartiteur RJ-45
Les répartiteurs RJ-45 sont disponibles chez la plupart des
détaillants électroniques.
Les touches programmables sont expliquées
ultérieurement dans ce chapitre dans la rubrique setup/
Clavier. Voir "Affectations des touches prog." à la page
118.
