ND 1200 QUADRA-CHEK 47
1
.4
Me
sur
e
de
fi
gur
e
s
Mesure d'angles
Pour mesurer un angle, au minimum 4 points placés sur deux
segments formant l'angle sont requis. 100 points au maximum
peuvent être palpés sur les deux segments de l'angle. Une fois les
deux points palpés sur chaque segment d'angle, des points
additionnels peuvent être répartis entre les deux segments dans une
proportion quelconque. Par exemple, le premier segment peut être
défini par 4 points, le second par 8.
U Appuyer sur la touche MESURER ANGLE. L'écran
Palper Angle s'affiche. Appuyer deux fois sur la
touche pour mesurer une série d'angles avec la
répétition auto.
U Déplacer la table pour cibler avec le réticule au
minimum deux points répartis uniformément sur l'un
des segments, et appuyer sur la touche ENTER pour
valider chaque point.
U Appuyer sur la touche finish pour terminer la mesure
du premier segment.
U Déplacer la table pour cibler avec le réticule au
minimum deux points répartis uniformément sur le
second segment, et appuyer sur la touche ENTER
pour valider chaque point.
U Appuyer sur la touche FINISH pour terminer la
mesure. L'angle et la position de l'origine angulaire
sont affichés. La figure angle et les figures des deux
segments sont ajoutés à la liste des figures.
U Appuyer sur la soft key CHANGER pour changer le
type d'angle si cela est souhaité.
Les types d'angle sont :
„ INCLD : Angle inclu (A1).
„ 360-A1 : 360 degrés - angle inclu.
„ 180+A1 : 180 degrés + angle inclu.
„ 180-A1 : 180 degrés - angle inclu

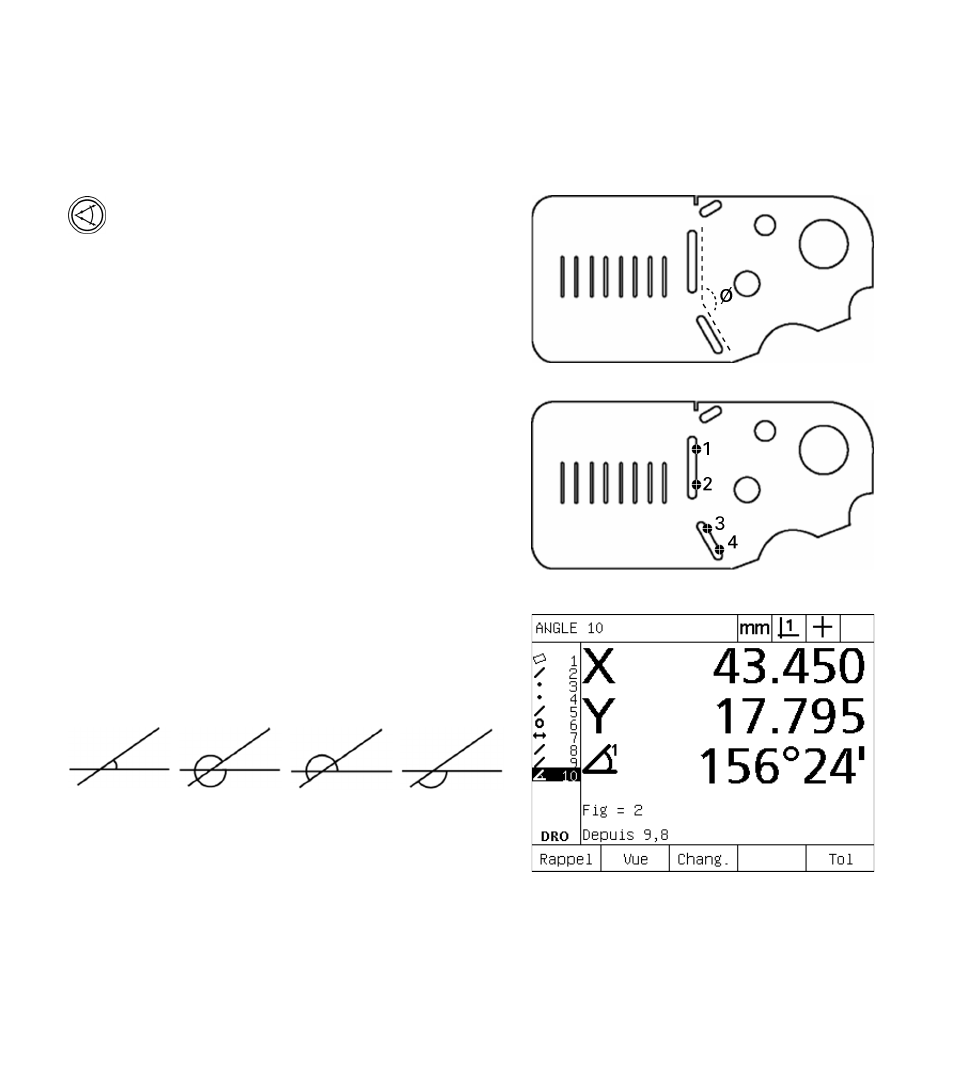

Rainures formant un angle (
ø ) sur la pièce
Les deux segments de la pièce sont palpés
L'angle et la position de l'origine angulaire sont
affichés. L'angle et la position de l'origine angulaire
sont ajoutés à la liste des figures
INCLD (A1) 360 - A1 180 + A1 180 - A1
