ND 1200 QUADRA-CHEK 51
1
.6 Constr
uction de figur
e
s de pièce
Exemple de construction de figure
Dans cet exemple, une nouvelle figure de point est construite à partir
de deux figures parentes de cercle :
U Sélectionner la figure à construire en appuyant sur la touche
MESURE correspondante. Dans cet exemple, la touche MESURE
POINT a été actionnée.
U Appuyer sur la soft key CONSTR ou appuyer sur la touche haut du
CURSEUR FLÉCHÉ pour mettre en surbrillance la dernière figure de
la liste. Si la dernière figure de la liste n'est pas l'une des figures
parentes, appuyer sur la touche haut du CURSEUR FLÉCHÉ jusqu'à
ce que la première figure mère soit en surbrillance. Dans cet
exemple, la première figure parente de cercle est en bas de la liste.
U Appuyer sur la touche ENTER pour choisir la figure en surbrillance.
Une marque de contrôle apparaît à côté de la figure.
U Poursuivre la sélection des figures au moyen de la surbrillance
jusqu'à ce que toutes les figures parentes requises soient
sélectionnées. Dans cet exemple, la seconde figure cercle est en
surbrillance et sélectionnée.
U Appuyer sur la touche FINISH pour construire la nouvelle figure. La
nouvelle figure est affichée dans l'écran et ajoutée à la liste. Dans
cet exemple, une nouvelle figure de point est affichée en bas de la
liste.

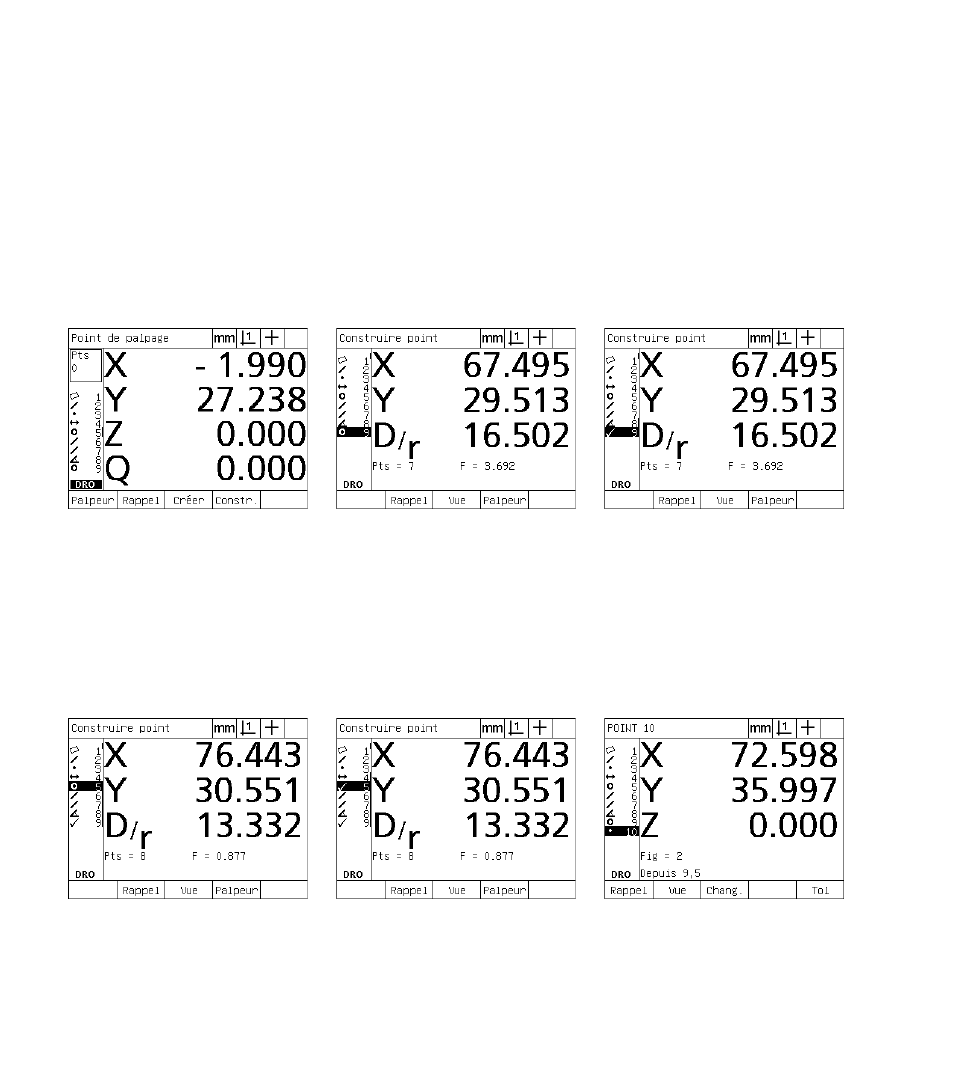

Touche MESURE POINT a été actionnée La première figure de cercle est en
surbrillance
La première figure de cercle est
sélectionnée en tant que figure parente
La seconde figure de cercle est en
surbrillance La seconde figure de cercle est
sélectionnée en tant que figure parente La touche FINISH a été actionnée pour
créer une nouvelle figure
