ND 1200 QUADRA-CHEK 105
2.3 Configur
ation du logiciel
U Mettre en surbrillance le champ Etalon et saisir la valeur de
l'extrémité du segment 3. Dans cet exemple, la valeur est à
3.00000. Mettre en surbrillance le champ Observé et appuyer sur la
soft key ETALON.. Le système saisit automatiquement la valeur
mesurée de l'extrémité de l'étalon. Dans cet exemple, le champ
Observé du segment 3 contient 2.98000.
U Positionner le réticule à l'extrémité du segment 4 de l'étalon, mettre
à nouveau en surbrillance le champ Segment et appuyer sur la soft
key INC + pour avancer au segment 4.
U Mettre en surbrillance le champ Etalon et saisir la valeur de
l'extrémité du segment 4. Dans cet exemple, la valeur est à
4,00000. Mettre en surbrillance le champ Observé et appuyer sur la
soft key ETALON . Le système saisit automatiquement la valeur
mesurée de l'extrémité de l'étalon. Dans cet exemple, le champ
Observé du segment 4 contient 4,0000.
U Répéter la procédure SLEC pour d'autres axes si nécessaire.
U Après avoir saisi les données pour chaque axe, mettre en
surbrillance le champ Activé de chaque axe et appuyer sur la soft
key ON pour activer SLEC pour chaque axe.
U Appuyer sur la touche FINISH pour sauvegarder les paramètres et
revenir au menu Setup.

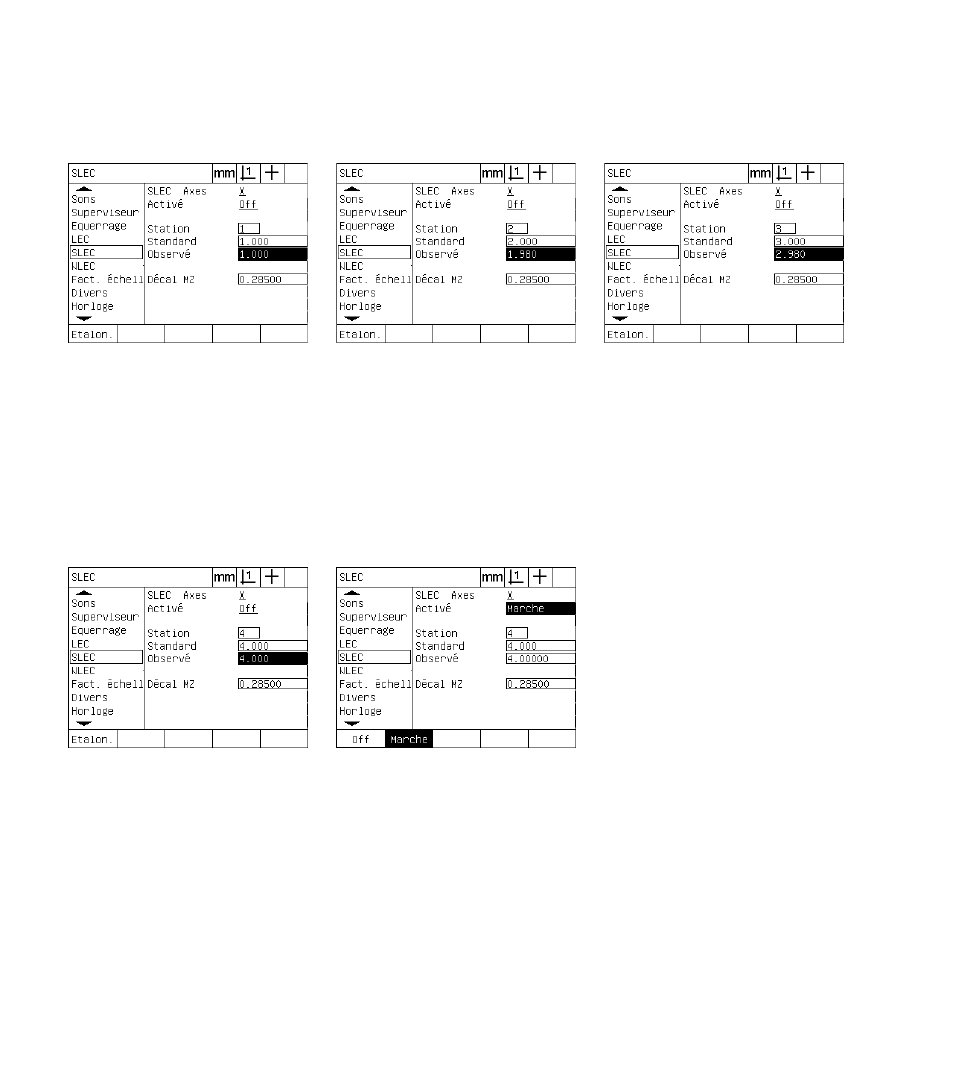

Saisir la valeur de l'étalon et avec Etalon.
saisir le champ Observé pour segment 1 Saisir la valeur de l'étalon et avec Etalon.
saisir le champ Observé pour segment 2 Saisir la valeur de l'étalon et avec Etalon.
saisir le champ Observé pour segment 3
Saisir la valeur de l'étalon et avec Etalon.
saisir le champ Observé pour segment 4 Appuyer sur la soft key ON si tous les
axes souhaités doivent être compensés
