Exemple d'application de tolérance
Dans cet exemple, une tolérance de forme (faux-rond) est appliquée à
une figure de cercle :
U Utiliser les touches du CURSEUR FLÉCHÉ pour mettre en
surbrillance la figure souhaitée de la liste. Dans cet exemple, la
figure de cercle est en surbrillance.
U Appuyer sur la soft key TOL pour afficher les types de tolérances
des soft keys du bas de l'écran. Dans cet exemple, les types de
tolérances de cercle sont :
„ POS (Position)
„ FORME
„ FAUX-ROND
„ CONCENT (Concentricité)
U Appuyer sur la soft key correspondant au type de tolérance souhaité
pour afficher l'écran de saisie de données. Dans cet exemple, la soft
key FORME a été actionnée et l'écran de saisie de la tolérance de
faux-rond apparaît. Au départ, le champ de donnée de la tolérance
(Tol. contient la déviation mesurée par rapport à un faux-rond idéal.

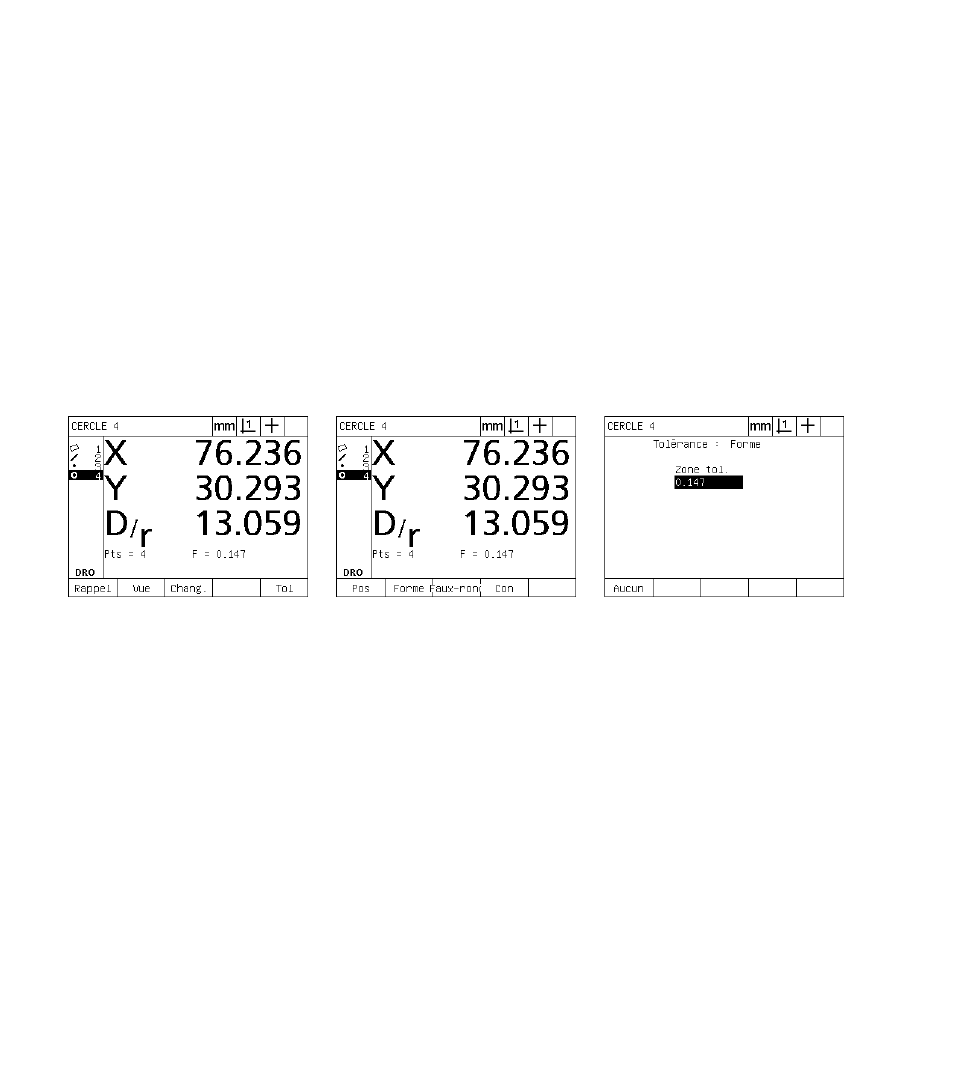

La figure de cercle est en surbrillance en
utilisant les touches du CURSEUR
FLECHE Après appui sur la soft key TOL,
affichage des soft keys de tolérances Après appui sur la soft key FORM,
affichage de l'écran de saisie des
tolérances
