24 1 Présentation
1
.2 F
onctions de base du ND 120
0 Mode écran de figure et soft keys
L'écran mesure figure est affiché dès qu'une nouvelle figure est
démarrée en appuyant sur une touche MESURE et indique :
„ La liste des figures mesurées sur la partie gauche
„ L'unité de mesure, l'origine en cours et le type de palpage dans le
coin en haut à droite
„ Le type de figure en cours de palpage et le nombre de points pris
„ Les positions actuelles de tous les axes

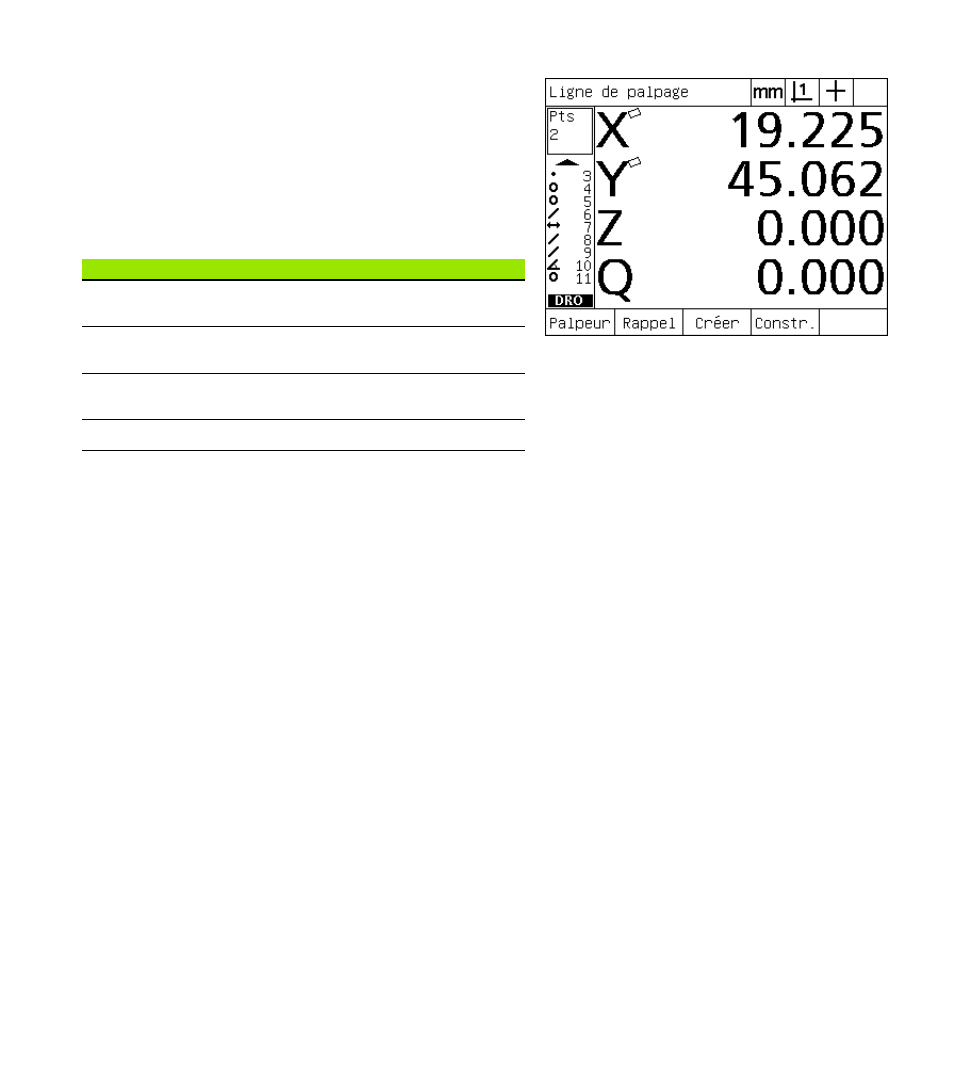

Mode écran figure indiquant le type de figure et les
points pris
soft keysDRO Fonction
Palpeur Bascule entre réticule et détecteur d'arête par
fibre optique (option uniquement).
Rappel Rappel la première figure parente d'une
nouvelle construction.
Créer Affiche les champs pour saisir les données
d'une figure précise.
Constr Construit une nouvelle figure.
