ND 1200 QUADRA-CHEK 23
1
.2 F
onctions de base du ND 120
0 Ecrans de mode figure et soft keys
Les écrans figure peuvent basculer entre deux affichages en appuyant
sur la soft key VUE pour indiquer :
„ La liste des figures mesurées sur le côté gauche
„ L'unité de mesure, l'origine en cours et le type de palpeur dans le
coin en haut à droite
„ Le type de figure et le numéro de figure en surbrillance
„ Position de la figure
„ Valeurs géométriques et dimensionnelles telles que diamètre,
longueur ou angle
„ Nombre de points utilisés pour définir la figure
„ Erreur de forme
„ Figures parentes utilisées pour la construction
„ Une indication, le cas échéant, que la figure existe
„ Nuage de points pris pour définir la figure

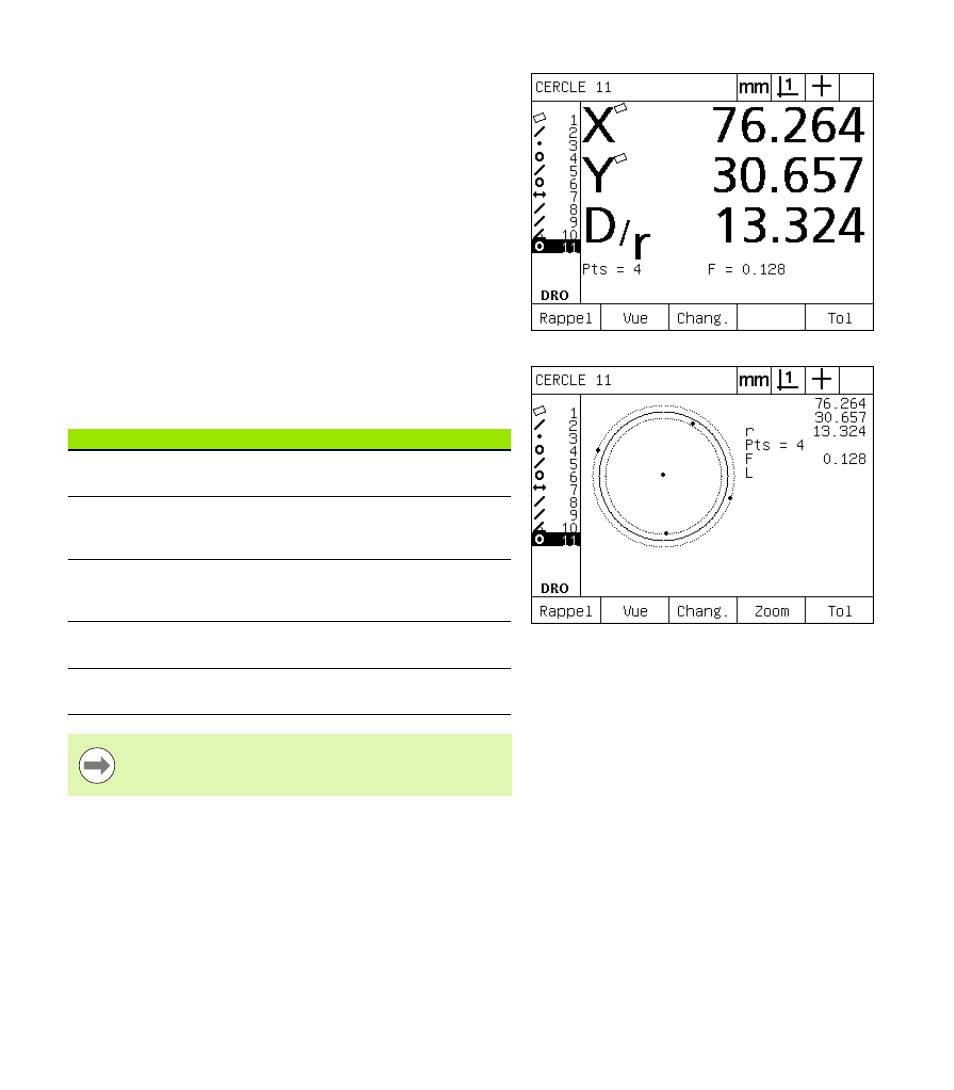

Ecran de mode figure indiquant leurs valeurs
Ecran de mode figure indiquant les points de données
soft keysDRO Fonction
Rappel Affiche une figure ne figurant pas sur la liste en
spécifiant son numéro.
Vue Bascule entre l'écran par défaut des valeurs
d'axes et l'écran des points pris pour la
définition d'une figure.
Changer Affiche l'algorithme alternatif qui convient pour
le type de figure en cours, par ex. LSBF
(méthode des moindres carrés) et ISO.
Zoom Change le zoom lors de la visualisation du
nuage de points pris.
Tol Affiche les tolérances alternatives pouvant être
appliquées à la figure en cours.
Les tolérances seront expliquées ultérieurement dans ce
chapitre.
