1 Présentation
1
.3 Prépar
ation de la mesur
e
Définir une origine
Définir une origine de référence après alignement de la pièce. Deux
origines peuvent être créées dans le ND 1200. Normalement, l'origine
1 est la référence zéro et fait figure d'origine principale et absolue,
alors que l'origine 2 est une origine temporaire et incrémentale.
Les origines peuvent être remises à zéro ou présélectionnées à des
valeurs définies.
Deux méthodes peuvent être utilisées pour définir une origine :
Remise à zéro ou présélection des axes X et Y d'un point ou d'un
point de centre de cercle
Remise à zéro ou présélection des axes X et Y d'un point ou d'un
point de centre défini à partir de figures parentes
L'origine peut être créée à partir d'un palpage, un point ou d'un centre
de cercle. Toutefois, l'origine peut être un point issu de figures
parentes, comme l'intersection d'une droite d'alignement et d'une
seconde arête. Ci-dessous un exemple d'origine créée à partir d'une
construction de point.

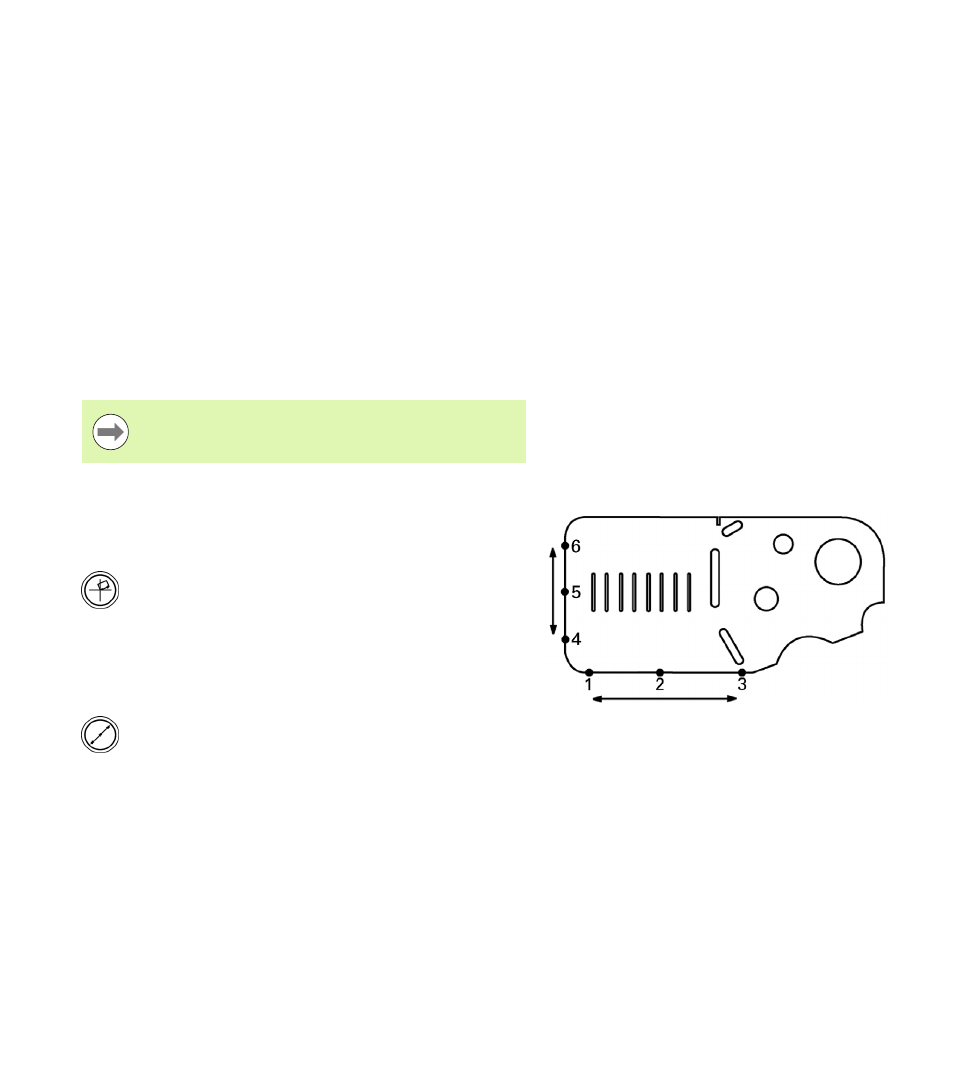

Faire un alignement et palper une arête pour construire un point
Aligner sur la face du bas et palper une droite sur la face gauche. Ces
droites servent à définir une origine.
Fait un alignement skew en X de l'arête du bas de la pièce
U
Appuyer sur la touche SKEW.
U
Palper 3 points de l'arête du bas (points 1, 2 et 3).
U
Appuyer sur la touche FINISH pour créer une droite
d'alignement.
Palper une droite sur l'arête de la face gauche
U
Appuyer sur la touche LINE.
U
Palper 3 points de l'arête gauche (points 4, 5 et 6).
U
Appuyer sur la touche FINISH pour créer la deuxième
droite.
Les droites d'alignement et de l'arête gauche apparaissent maintenant
dans la liste des figures à gauche de l'écran DRO. La construction du
point utilisant ces figures parentes est expliquée à la prochaine page.
Les constructions et les figures nécessaires à celles-ci
sont détaillées dans ce chapitre. Toutefois, un exemple
simple de construction illustre ici ce sujet.
Un alignement est effectué sur la face du bas, une
droite est palpée sur la face gauche
