onctions de base du ND 120
0 Ecran LCD et disposition soft key
L'écran LCD du ND 1200 affiche les informations de l'un des quatre
modes opératoires :
„ le mode DRO affiche les positions actuelles des axes
„ Les écrans en mode figure peuvent basculer entre deux affichages,
l'un montrant tous les résultats et l'autre le nuage de points pris.
„ Le mode mesure figure affiche le type de figure, les points pris et
les positions courantes des axes pendant les mesures.
„ Le mode setup affiche les écrans d'installation et de configuration
du ND 1200
Les fonctions des soft keys changent en fonction des différents
écrans.
Ecran du mode DRO et soft keys
L'écran DRO affiche :
„ La liste des figures mesurées sur le côté gauche
„ L'unité de mesure, l'origine en cours et le type de palpage dans le
coin en haut à droite
„ Les positions actuelles de tous les axes
„ Alignement pièce : un petit rectangle à côté de la lettre d'axe indique
que la pièce est alignée sur un axe de mesure (actif)
„ Les fonctions Soft key pour sélectionner un type de palpage et un
étalonnage du détecteur d'arête par fibre optique (en option)
Les écrans d'installation et de configuration et les soft
keys sont décrits au chapitre 2 : Installation, Paramétrage
et Spécifications.

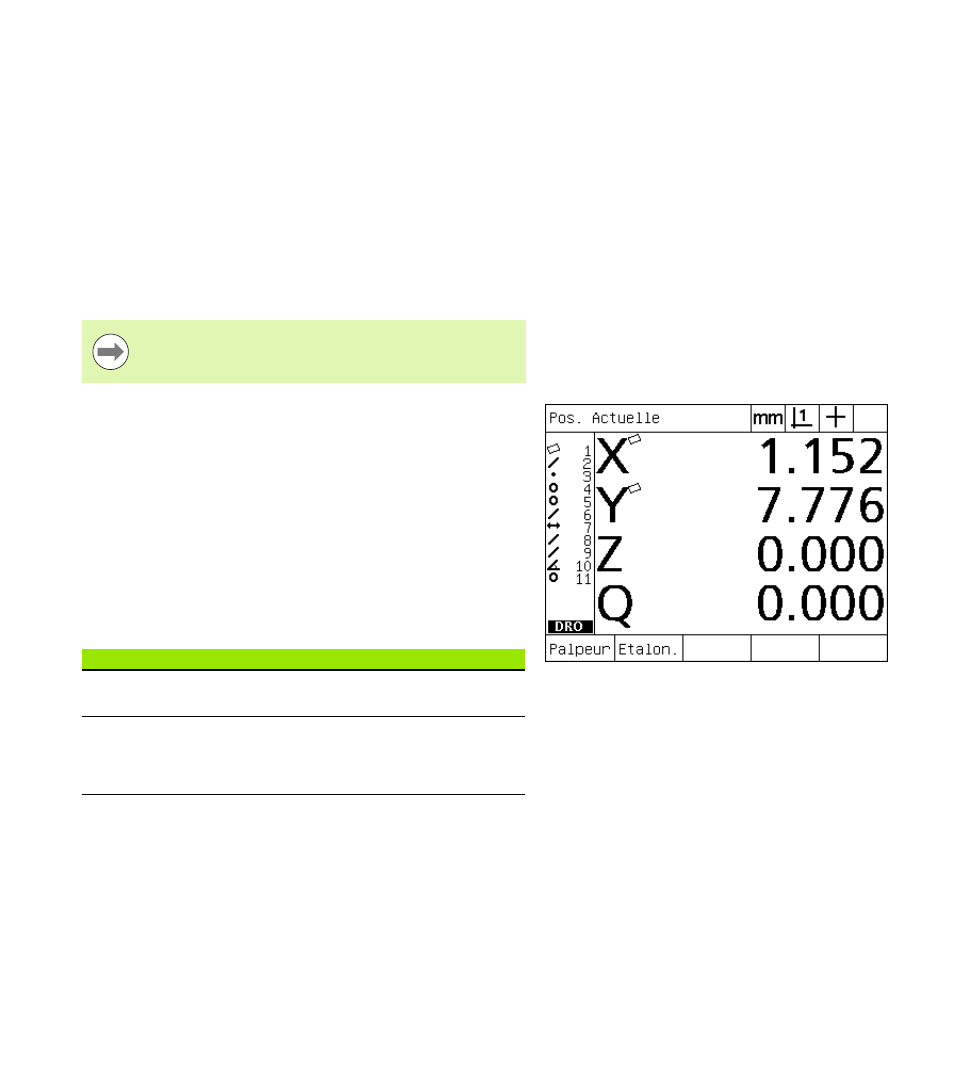

Ecran DRO des positions actuelles des axes
soft keysDRO Fonction
Palpeur Bascule entre réticule et détection d'arête par
fibre optique
Etalon. Démarre l'assistant d'étalonnage de détection
d'arête par fibre optique. Vous serez guidé tout
au long du processus par des messages à
l'écran
