ND 1200 QUADRA-CHEK
5

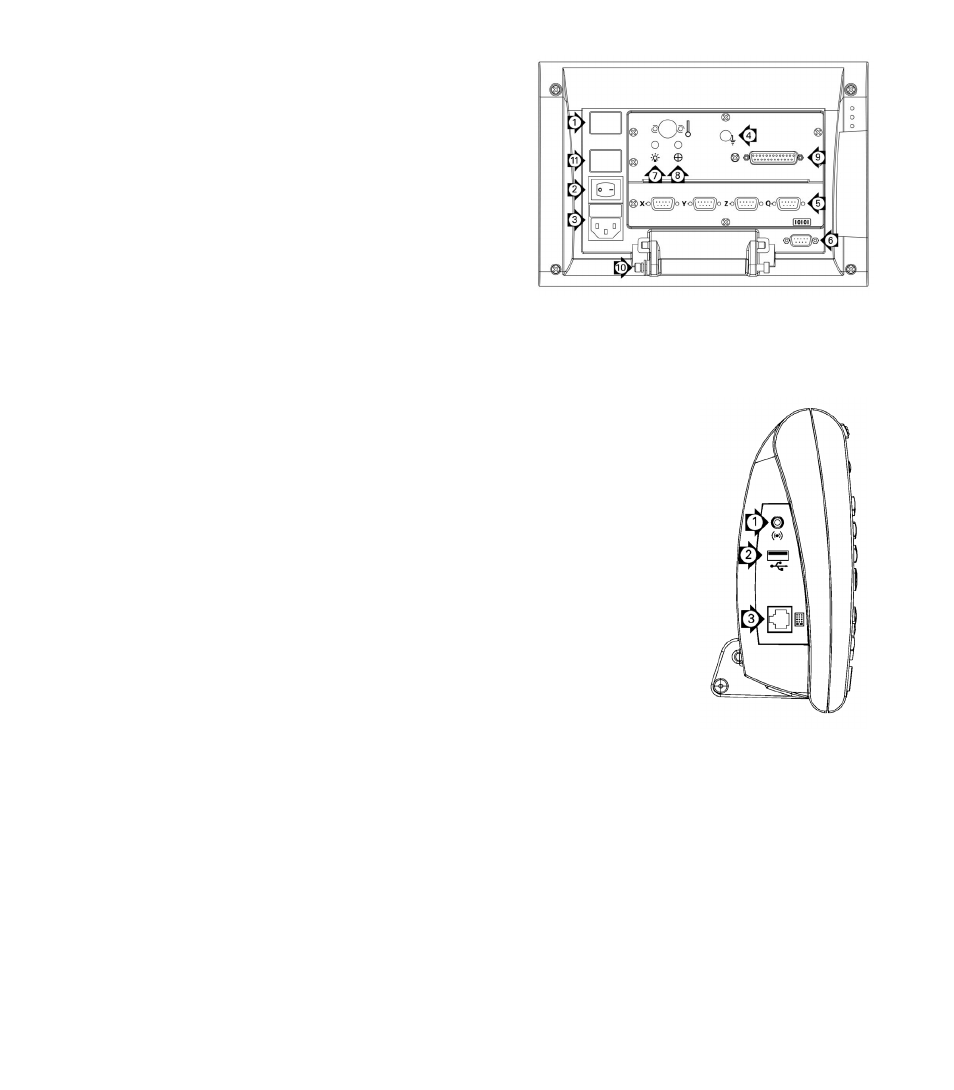

ND 1200 Arrière du boîtier
ND 1200 Côté du boîtier
1
Etiquette du numéro de série
2
Interrupteur d'alimentation
3
Prise d'alimentation et support fusible
4
Prise de terre
5
Connecteurs des encodeurs
6
Port série RS-232
7
Connecteur de la fibre optique de référence
8
Connecteur de la fibre optique du capteur
9
N'est pas disponible sur le ND 1200
10 Dispositif mécanique de réglage d'orientation
11 Plaque signalétique
1
Prise jack écouteur/casque
2
Connecteur USB type A
3
Connecteur RJ-45 pour pédale et clavier
