122 2 Installation et Spécifications
2.3 Configur
ation du logiciel
Format d'impression
Les données des formats d'impression et les champs sont contenus
dans les écrans Impression et code ASCII.
Ecran Impression
Les champs d'écrans Impression contiennent :
„ La largeur du rapport en caractères
„ Longueur du rapport en lignes par page
„ Avance page
„ Caractères de contrôle avant et après une ligne et après une page
„ Etiquette automatique de données de rapport
„ Impression des rapports au passage du détecteur optique (en
option) sur une arête
„ Unités de mesure incluses dans les rapports
Pour formater l'Impression dans l'écran Impression :
U Appuyer sur MENU/SETUP pour afficher le menu setup et mettre en
surbrillance le sujet Impression.
U Mettre en surbrillance le champ Type Rapport et appuyer sur une
soft key pour choisir un rapport de largeur 32, 40 ou 80 caractères.
U Mettre en surbrillance le champ Lignes/Page et saisir le nombre
souhaité de lignes par page de 1 à 999 lignes.
U Mettre en surbrillance le champ Avance et appuyer sur la soft key
OUI pour insérer un caractère de contrôle d'avance page après
l'émission des données.

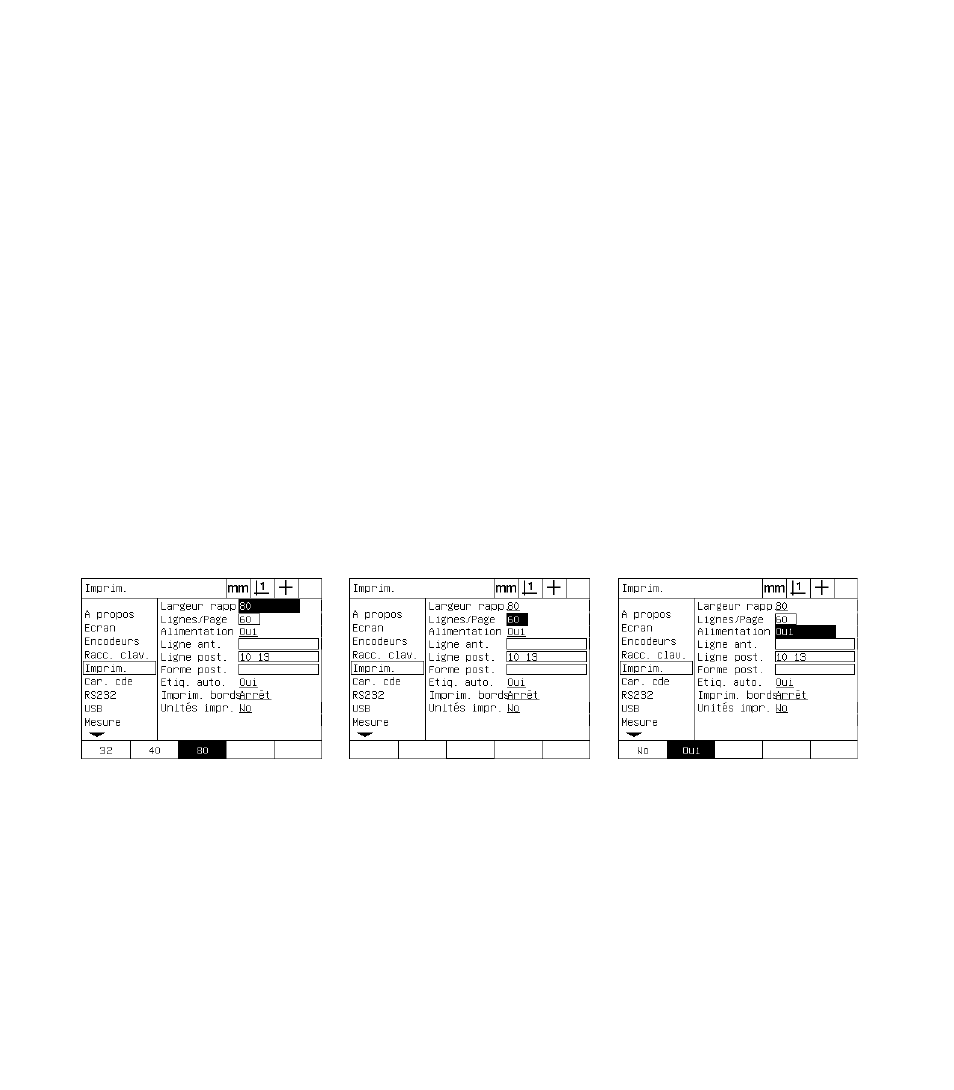

Choisir une largeur de rapport Choisir une longueur de rapport Choisir une avance page si souhaitée
