2.3 Configur
ation du logiciel
Correction d'erreur linéaire (LEC)
La correction compense les défauts machines et les erreurs non
linéaires des encodeurs en appliquant les corrections linéaires uniques
sur toute la course. Pour appliquer la correction sur un axe :
U Vérifier que le réticule soit sélectionné. Appuyer sur la soft key
PALPEUR pour sélectionner le réticule si nécessaire.
U Appuyer sur MENU/SETUP pour afficher le menu Setup et mettre
Echelle en surbrillance.
U Vérifier que le champ Actif affiche Non.
U Mettre SLEC en surbrillance et vérifier que le champ nommé Activé
soit sur Off.
U Mettre Correction en surbrillance et s'assurer que toutes les valeurs
de correction soient à 1.0.
U Mettre NLEC en surbrillance et vérifier que le champ Activé soit sur
OFF.
U Positionner l'étalon dans le sens de l'axe X.
U Aligner l'étalon aussi proche que possible de l'axe, et effectuer un
alignement skew comme décrit au chapitre 1(Voir "Aligner une pièce
sur un axe de mesure" à la page 35).
Si le facteur échelle est utilisé, il doit être appliqué après
une correction d'erreur.
La Correction linéaire ne peut pas être effectuée si une
autre correction est déjà active.

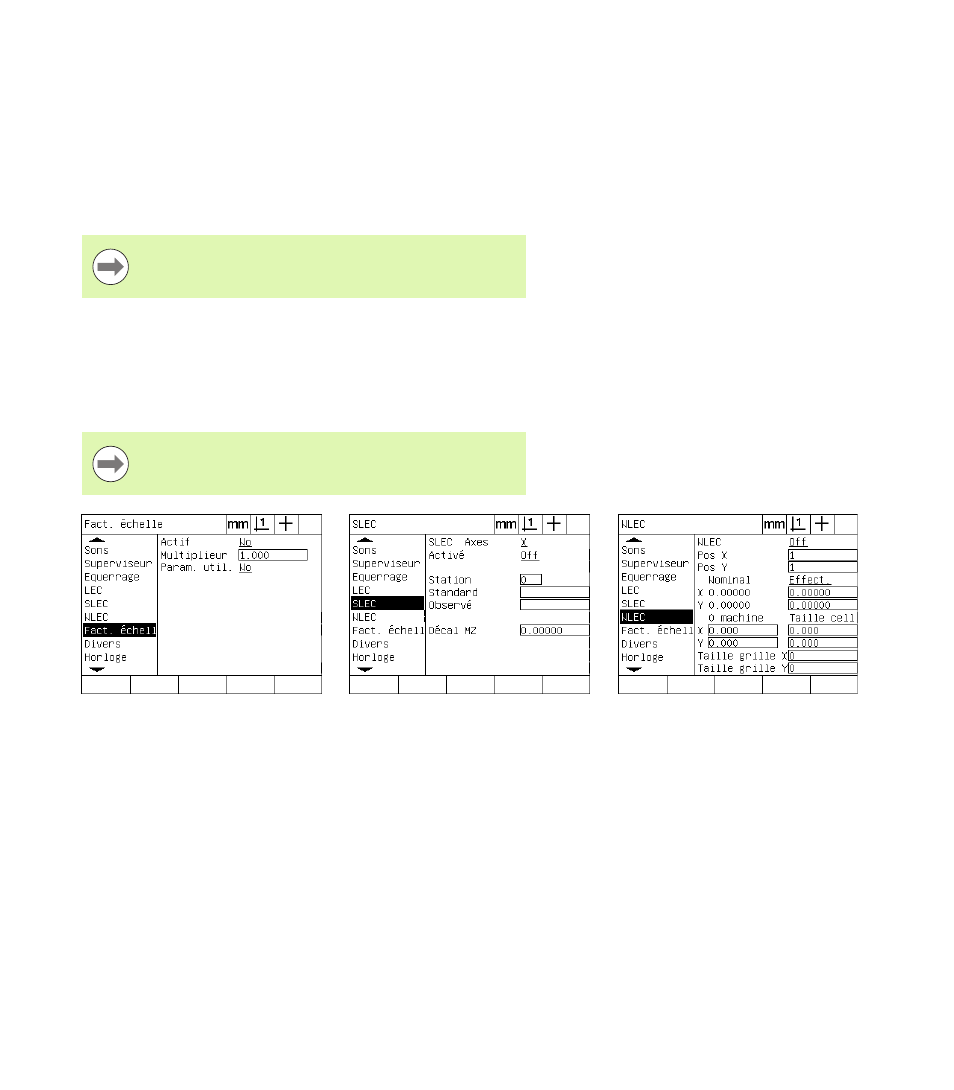

Vérifier que le facteur d'échelle ne soit
par actif. Vérifier que la compensation SLEC soit
OFF Vérifier que la compensation NLEC soit
OFF
