52 1 Présentation
1
.6 Constr
uction de figur
e
s de pièce

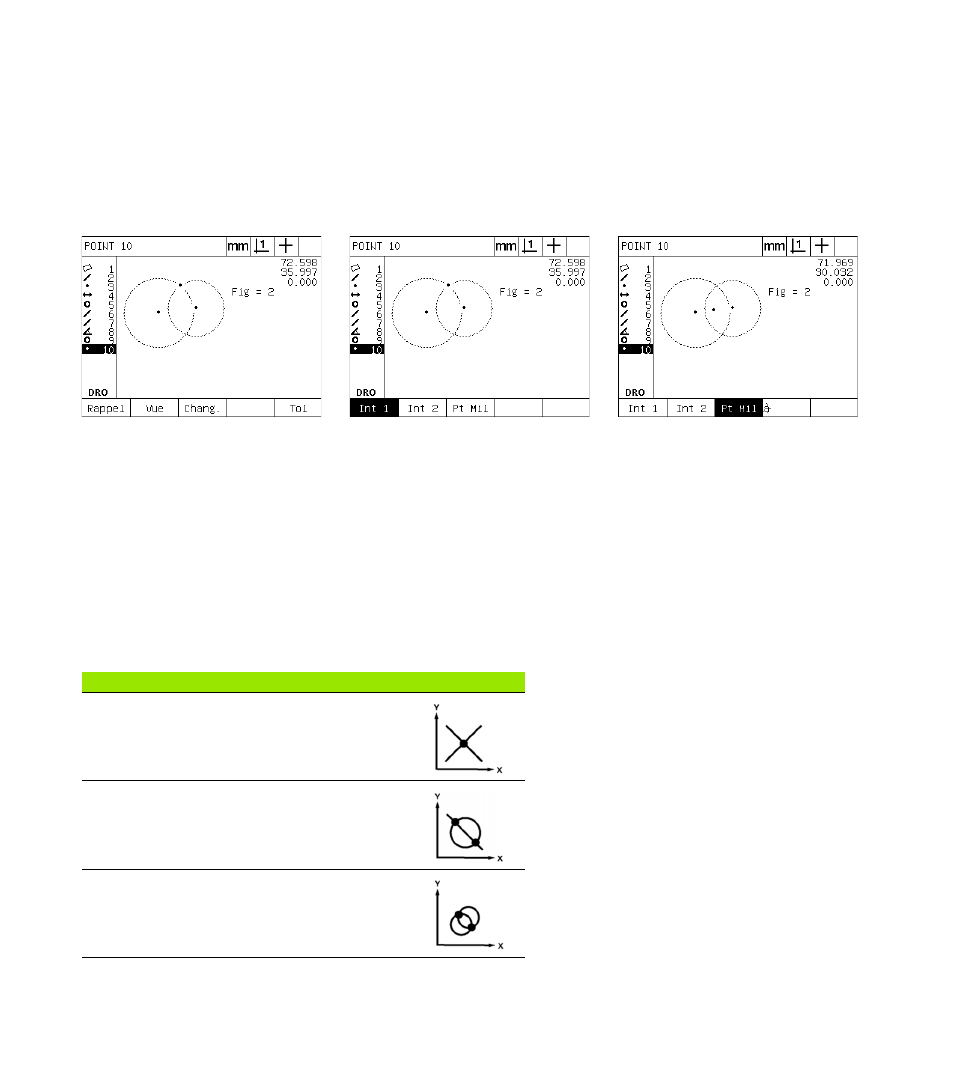

U Appuyer sur la touche VUE pour afficher une représentation
graphique de la figure. Dans cet exemple, la représentation montre
que la figure point Int 1 est à l'intersection supérieure de deux
cercles.
U Appuyer sur la soft key CHANGER pour afficher des figures
alternatives construites à partir des deux figures parentes de cercle.
U Appuyer sur la soft key de la construction alternative souhaitée pour
changer le type de figure. Dans cet exemple, la figure de point Mid
Pt a été sélectionnée, et un point est construit au milieu des deux
centres de cercle.
Exemples de constructions de figure
supplémentaires
Des exemples de constructions typiques de figures sont montrés
sous forme graphique. Beaucoup d'autres constructions sont
possibles. Des demandes de construction invalides entraînent un
message d'erreur.
La soft key VUE permet d'afficher la
représentation graphique de la figure
construite. La soft key CHANGER permet d'afficher
les constructions alternatives Le type de figure de point passe de Int 1
à Mid Pt
Construction Figures parentes Graphique
Point Deux droites : intersection
Point Droite et cercle : intersection
Point Deux cercles : intersection
