ND 1200 QUADRA-CHEK 37
1
.3 Prépar
ation de la mesur
e Construire un point d'origine à partir de droites
Définir un point d'origine à partir d'une droite d'alignement et d'une
arête.
U Appuyer sur la touche POINT. L'écran Palper Point
s'affiche.
U Appuyer sur FLÈCHE HAUT/ENTER pour commencer
la construction et sélectionner la figure ligne (2).
L'écran passe à l'écran Construct Point, la figure 2 est
cochée. La figure 1, droite d'alignement, passe en
surbrillance.
U Appuyer sur ENTER pour cocher la figure 1.
U Appuyer sur la touche FINISH pour valider le point
d'intersection des deux figures parentes cochées.
Remise à zéro de l'origine
Les origines peuvent être remises à zéro ou présélectionnées. Cet
exemple définit une origine zéro à partir d'une figure point.
U Le point étant en surbrillance dans la liste des figures,
appuyer sur la touche ORIGINE si nécessaire pour
sélectionner l'origine dans le coin en haut à droite de
l'écran.
U Appuyer sur les touches d'AXES X et Y pour la remise
à zéro.

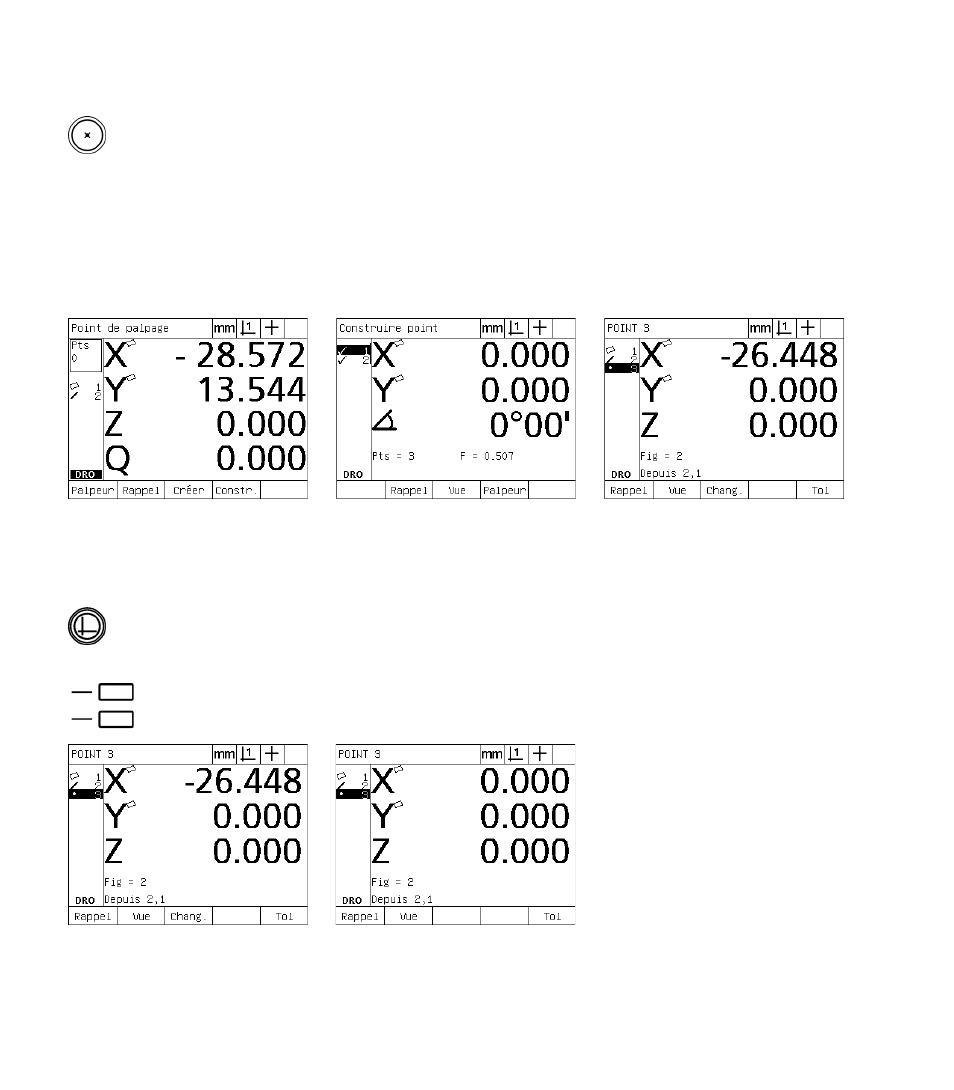

Touche POINT actionnée Les figures sont sélectionnées Le point est construit
Le point est en surbrillance Le point devient l'origine
